Obrazovky systému​

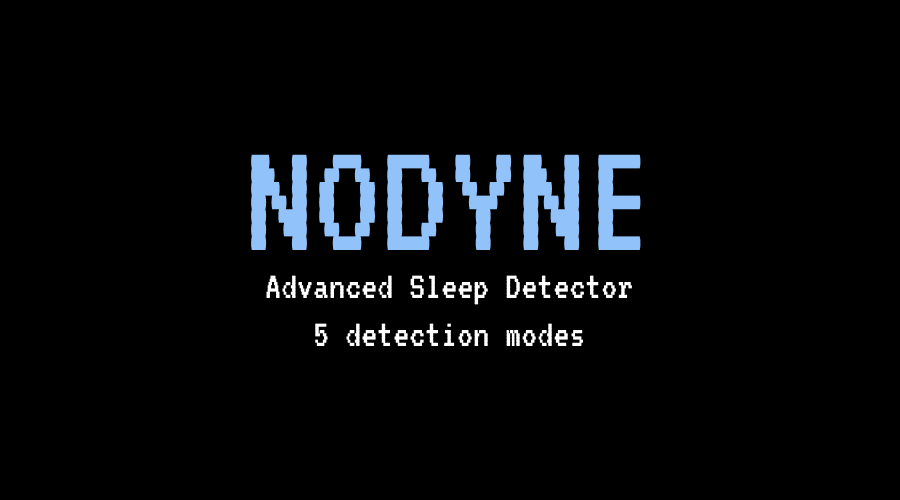

1. Úvodná obrazovka (Welcome Screen)​

Trvanie: 2 sekundy po zapnutí Účel: Branding a potvrdenie zapnutia

Design:

  • Pozadie: Čierna (#000000)
  • Logo: Text "NODYNE"
  • Podnadpis: "Advanced Sleep Detector" a "5 detection modes" malým písmom pod logom
  • Centrované na obrazovke

Úvodná obrazovka Úvodná obrazovka

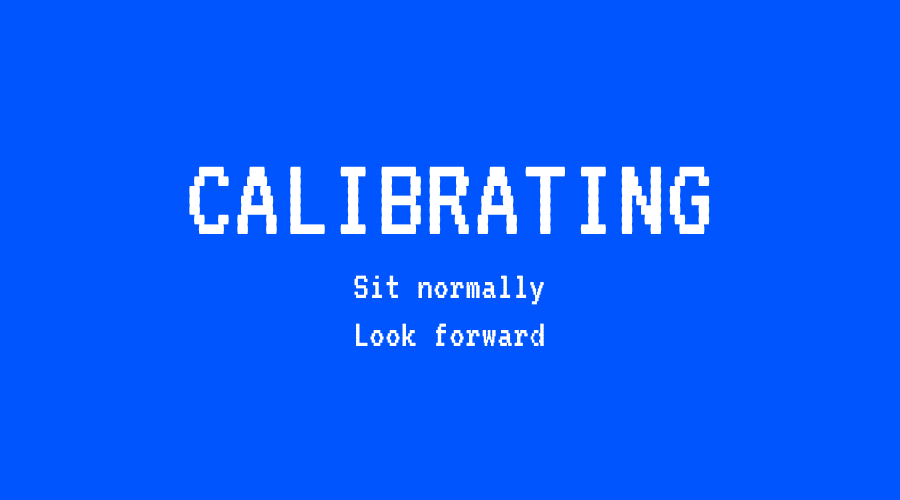

2. Kalibračná obrazovka (Calibration Screen)​

Trvanie: 5 sekúnd (2s pauza + 3s kalibrácia) Účel: Informovať vodiča o procese kalibrácie

Design:

  • Pozadie: Modrá
  • Hlavný text: "CALIBRATING" veľkým písmom
  • Podnadpis: "Sit normally" a "Look forward" stredným písmom
  • Farba textu: Biela
  • Layout: Vertikálne usporiadanie

Kalibračná obrazovka Kalibračná obrazovka

3. Obrazovka pripravenosti (Ready Screen)​

Trvanie: 2 sekundy, potom prechod na monitoring Účel: Potvrdiť dokončenie kalibrácie

Design:

  • Pozadie: Zelená
  • Hlavný text: "READY!" veľkým písmom
  • Farba textu: Biela
  • Layout: Centrované vertikálne

Obrazovka pripravenosti Ready Screen

4. Monitorovacia obrazovka (Monitoring Screen)​

Screen: Monitoring Screen

Trvanie: Počas celej jazdy Účel: Zobrazovať aktuálne metriky v reálnom čase

Design:

  • Pozadie: Čierna
  • Text: Biely (hlavný text), farebné indikátory podľa stavu
  • Layout: Vertikálne sekcie s progress barmi

Header:

  • NODYNE - názov aplikácie vľavo hore (biely text)
  • CHG - indikátor nabíjania vpravo hore (zelený text)
  • Ikona batérie - grafické zobrazenie stavu batérie (svetlo modrá)

Stav (dynamický):

  • "Monitoring..." - normálny stav monitorovania (biely text)
  • "ALERT" - aktívny alert (červený text) - nahrádza "Monitoring..."

Zobrazované údaje:

  • Fwd:6 Side:3 - Forward a Side hodnoty naklonenia hlavy
  • Nodes: 0/3 - Počet detegovaných "nods" (kývnutí) zo 3 možných
  • Move: 2.0 - Celkový pohyb hlavy

Varovné stavy (farebné kódovanie):

  • Alert - Zelený text - nízka úroveň rizika
  • Warning - Žltý text - stredná úroveň rizika (ako na obrázku)
  • HIGH RISK - Červený text - vysoká úroveň rizika

Progress bary:

  • Dva horizontálne progress bary (sivé pozadie, čierna výplň)
  • Zobrazujú aktuálne hodnoty relatívne k prahovým hodnotám
  • Farba výplne sa môže meniť podľa stavu (zelená/žltá/červená)

Tlačidlá/Akcie:

  • A: Cal - Kalibrácia
  • B: Stop/Stats - Štatistiky alebo zastavenie alarmu

Monitorovacia obrazovka Monitoring Screen - real-time metriky

5. Alarmová obrazovka (Alert Screen)​

Trvanie: Pokým vodič nezareaguje (minimálne 1 sekunda v normálnej polohe na automatické vypnutie) Účel: Maximálne upútať pozornosť vodiča

Design:

  • Pozadie: Červená- celá obrazovka
  • Hlavný text: "ALERT!" veľkými písmenami hore
  • Dôvod alarmu: Typ detekcie v strede
  • Farba textu: Biela
  • Layout: Vertikálne usporiadanie

Typy alarmov a zobrazované texty:

  • Strong Nod: "STRONG NOD"
  • Micro Nods: "MICRO NODS"
  • Slow Drift: "SLOW DRIFT"
  • Freeze: "NO MOVEMENT"
  • Side Tilt: "SIDE TILT"

Charakteristiky:

  • Celá obrazovka červená pre maximálny vizuálny dopad
  • Synchronizované so zvukovým alarmom (1000Hz/1500Hz tóny)
  • RGB LED na zariadení svieti červenou
  • Možnosť vypnutia tlačidlom B alebo automaticky po prebratí

Alarmová obrazovka Alert Screen - Červená obrazovka s textom ALERT, typ detekcie

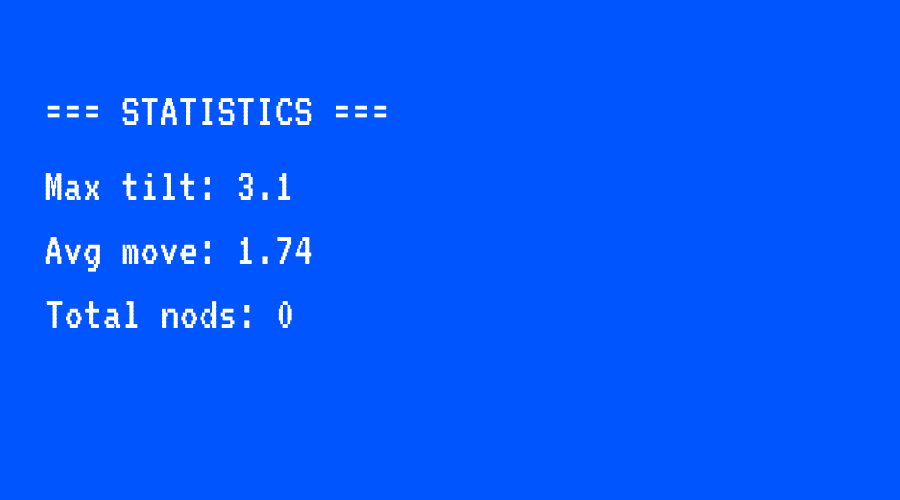

6. Obrazovka štatistík (Statistics Screen)​

Trvanie: 2 sekundy po stlačení tlačidla "B" Účel: Zobraziť súhrnné štatistiky z jazdy

Design:

  • Pozadie: Modrá
  • Text: Biely
  • Layout: Vertikálny zoznam metrík

Zobrazované štatistiky:

  • Max tilt: 3.1 - Maximálny náklon hlavy zaznamenaný počas jazdy
  • Avg move: 1.74 - Priemerný pohyb hlavy počas celej jazdy
  • Total nods: 0 - Celkový počet detegovaných kývnutí hlavou

Obrazovka štatistík Statistics Screen

Poznámky k implementácii​

Technológia: M5StickC Plus 2 LCD library (ST7789V driver) Refresh rate: 20 Hz (synchronizované s main loop) Optimalizácia: Len zmenené časti obrazovky sa prekresľujú (nie celá obrazovka)

Display API použité funkcie:

  • Display.fillScreen(color) - Pozadie
  • Display.setTextColor(color) - Farba textu
  • Display.setTextSize(size) - Veľkosť textu
  • Display.setCursor(x, y) - Pozícia textu
  • Display.println(text) - Výpis textu
  • Display.drawRect() - Progress bary
