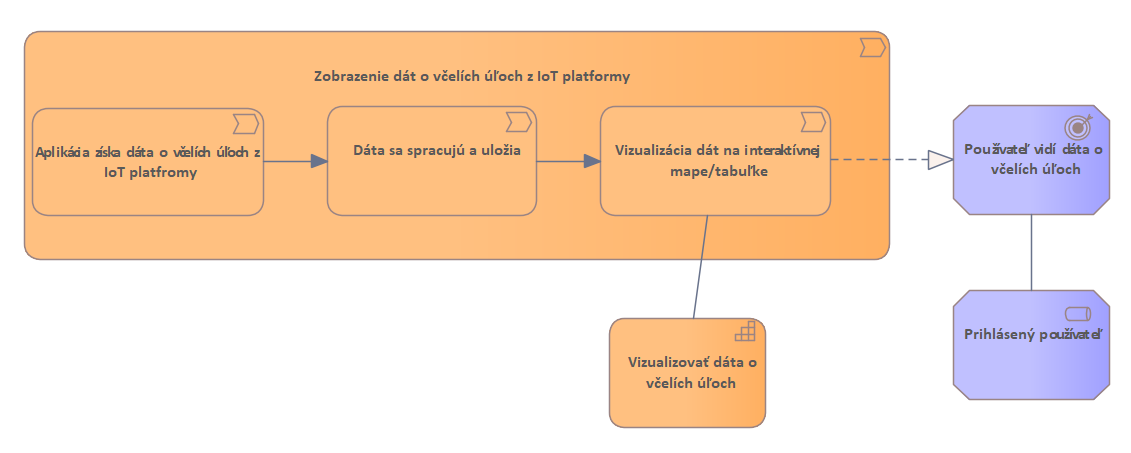

Value stream
Základný value stream nášho systému, zobrazenie dát o včelích úľoch.

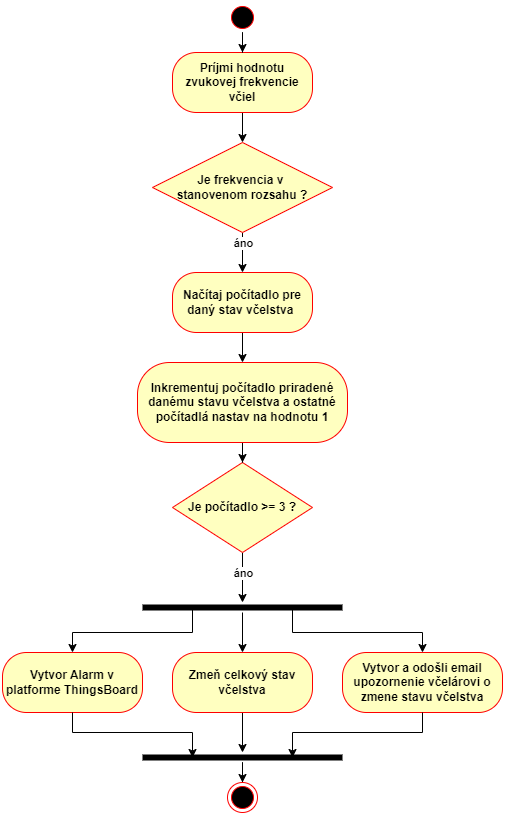

Zmena stavu včelstva a odoslanie notifikácie na základe frekvencie

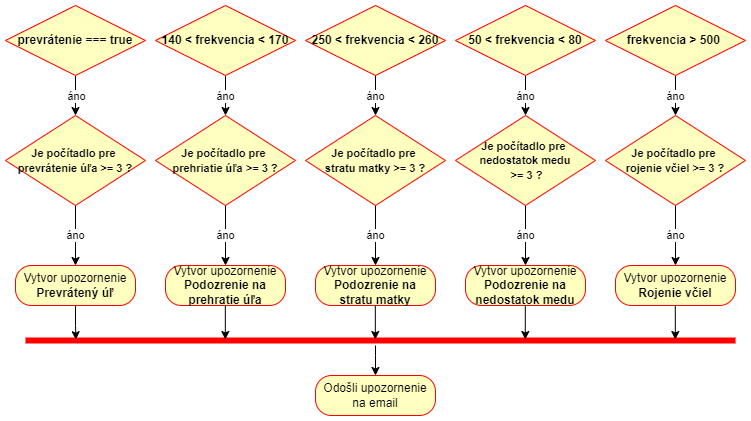

Odosielanie notifikácií

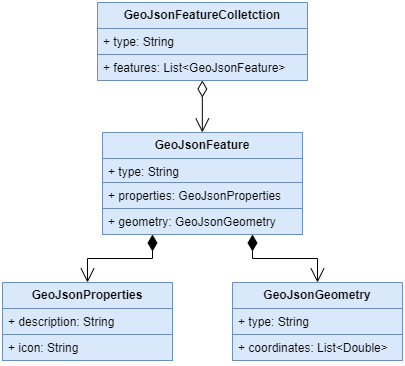

Štruktúra GEO dát v prezentačnej webovej aplikácií
Vo webovej aplikácií budeme mať mapu, kde si bude môcť verejnosť pozrieť kde sa nachádzajú monitorované včelie úle, preto potrebujeme štruktúru dát ako budeme tieto GEO dáta ukladať.
Device DB - prezentačný web
Štruktúra objektu Device v databáze prezentačného webu, Device predstavuje jeden včelí úľ, ktorý je zobrazený na interaktívnej mape. Nie sú to namerané dáta, tie sú uložené v platforme Thingbsoard, ktorá má vlastnú databázu.
Wireframes

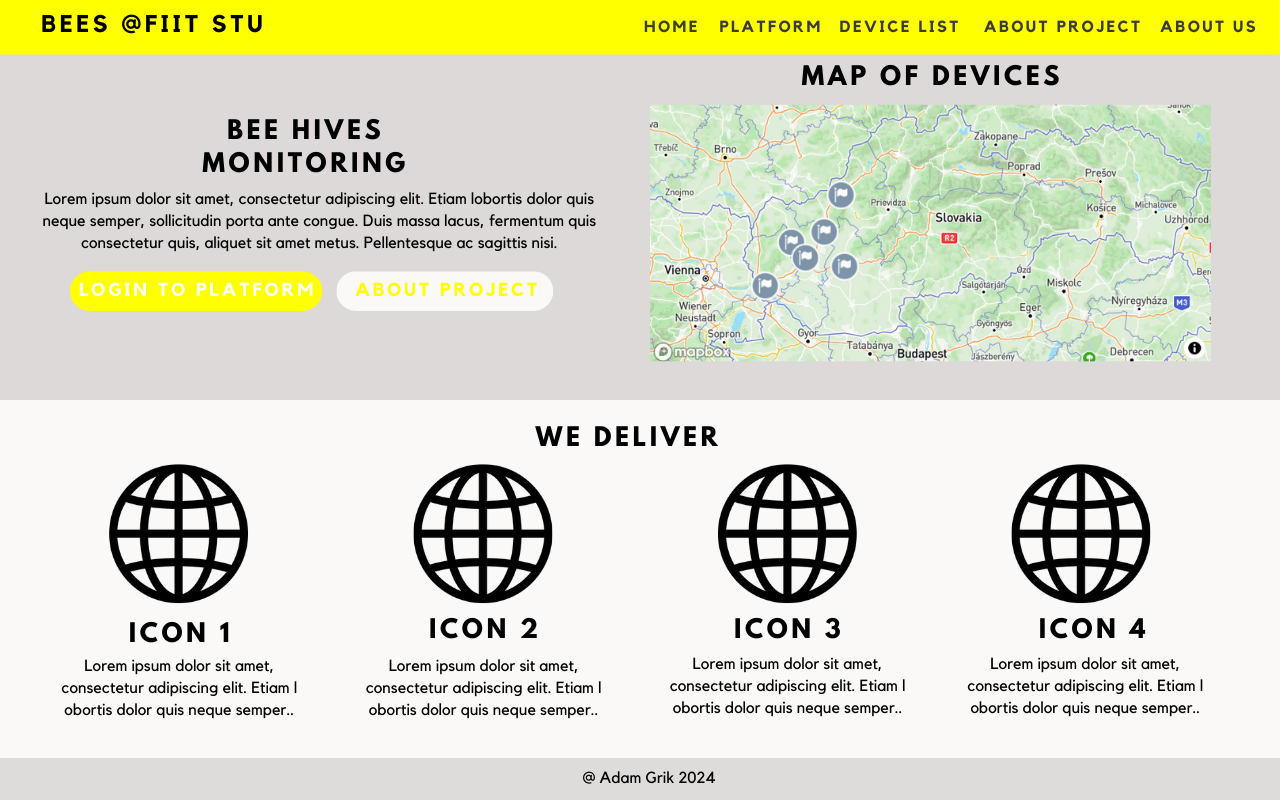

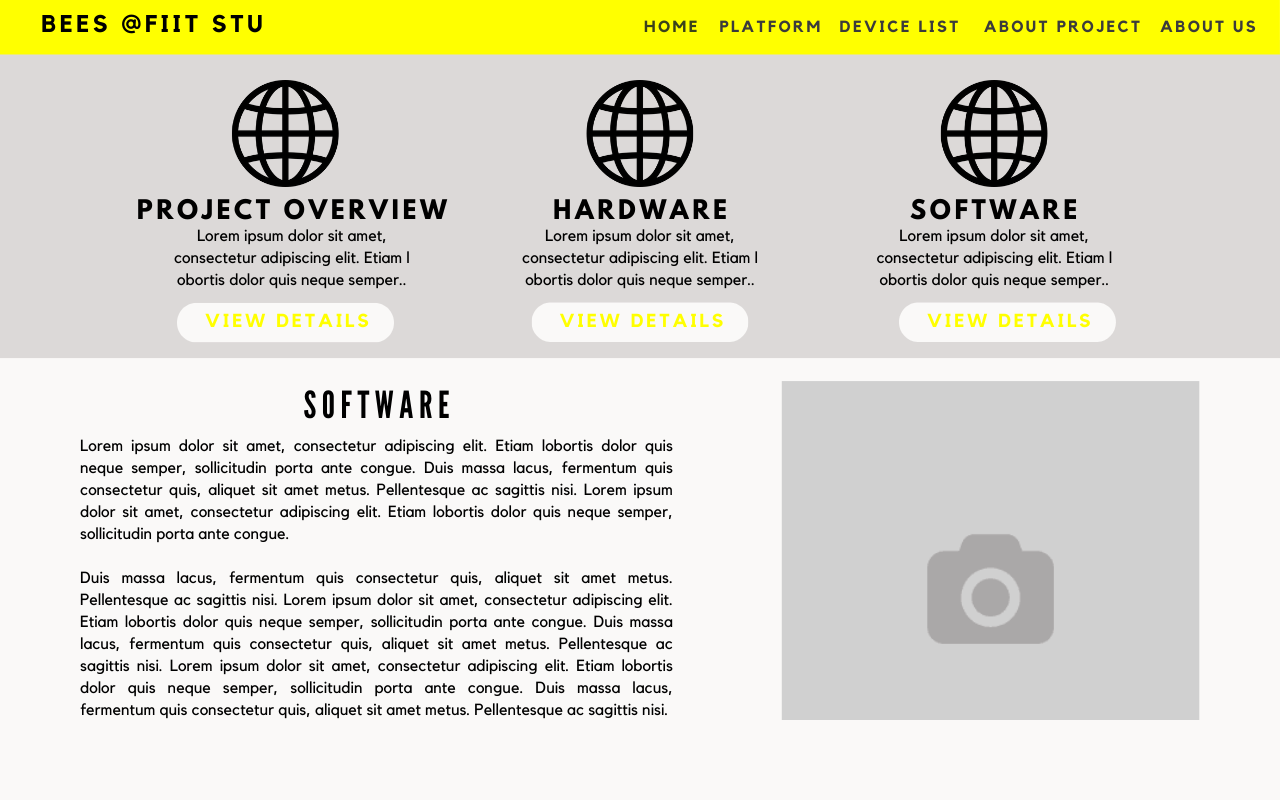

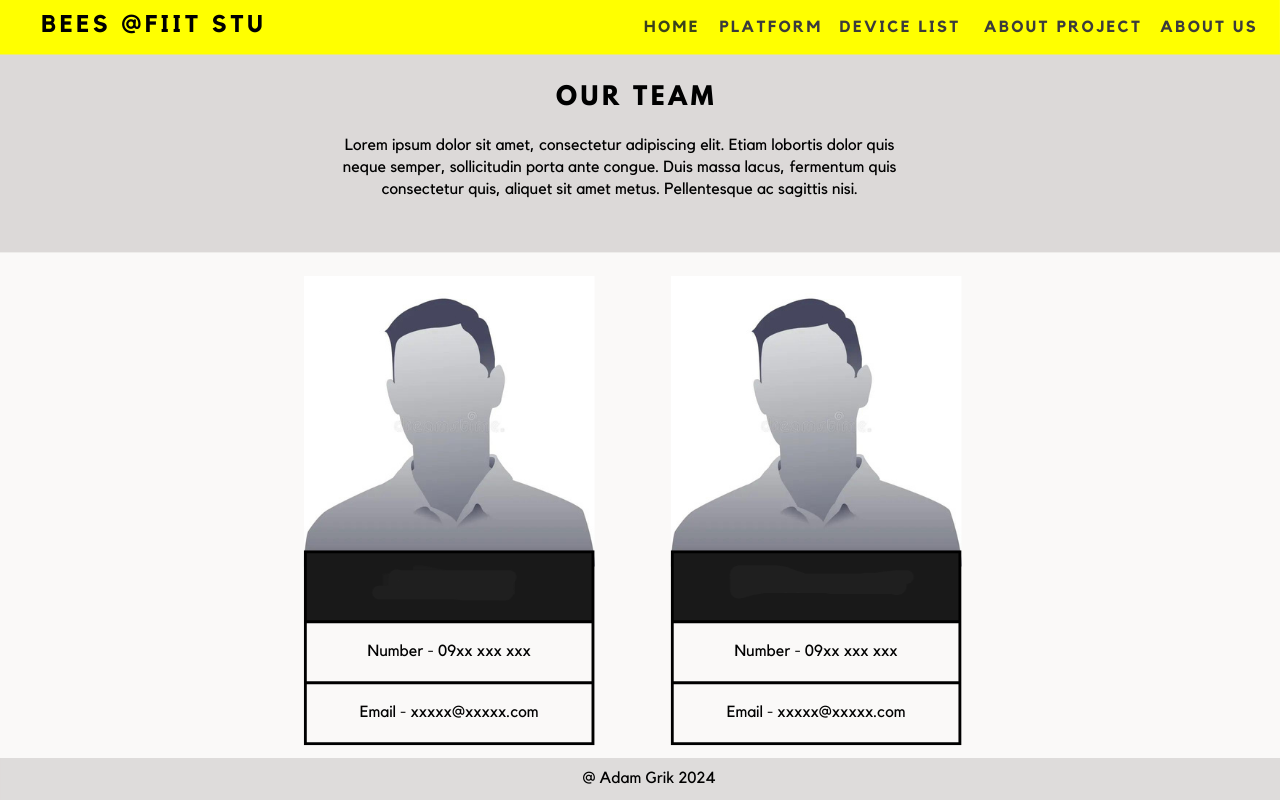

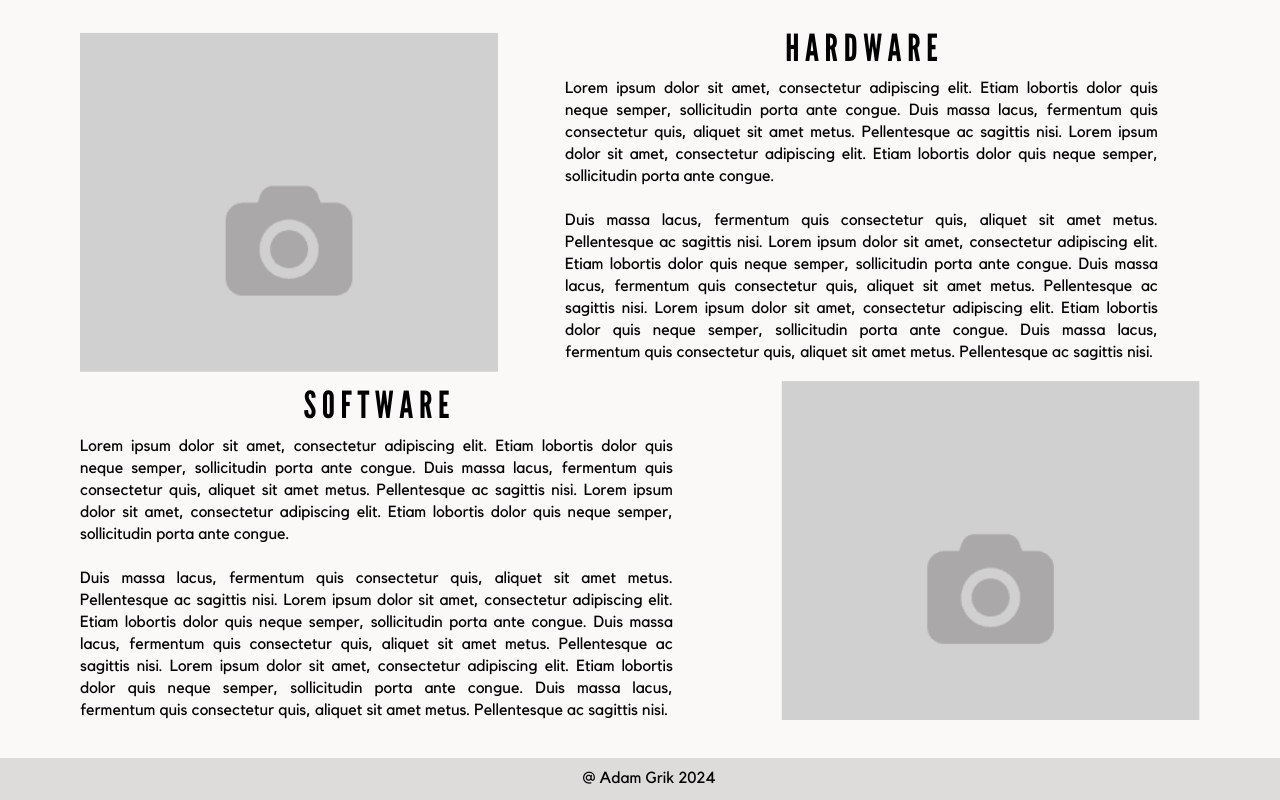

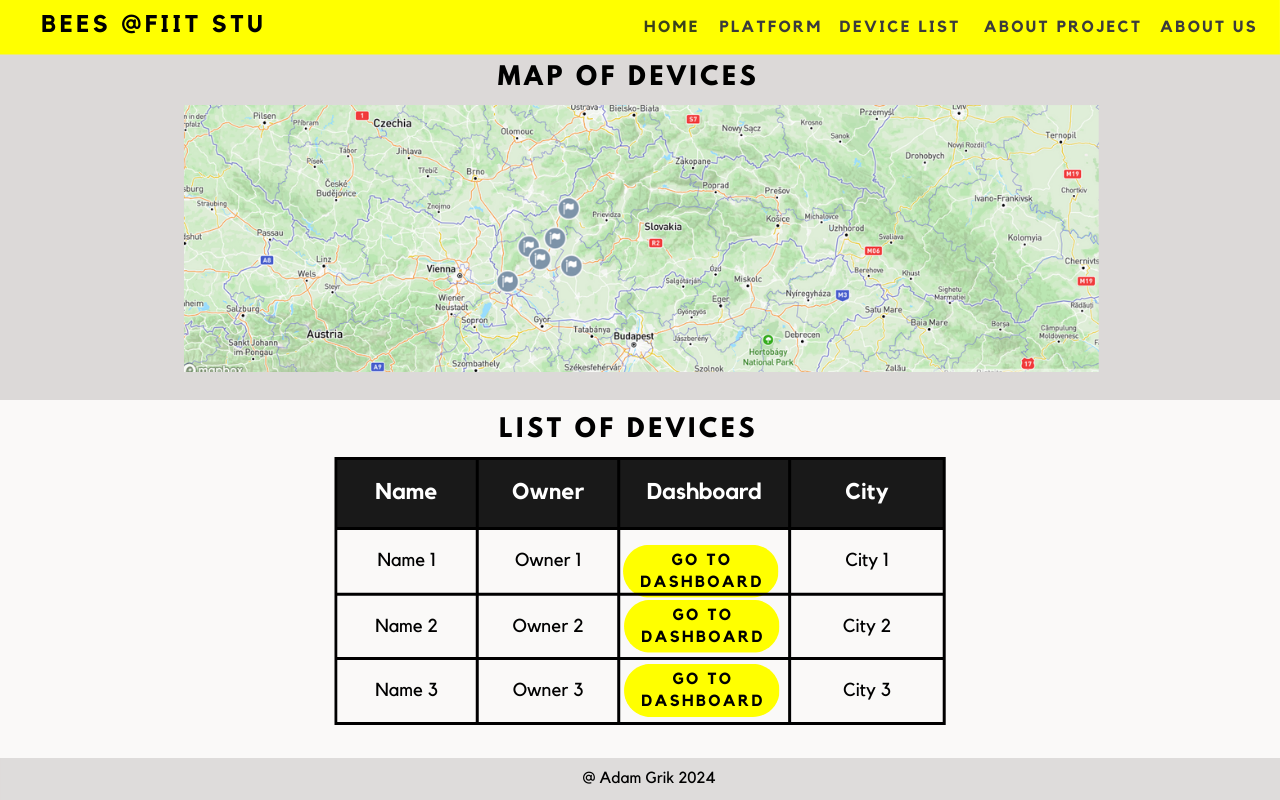

Prezentačný web

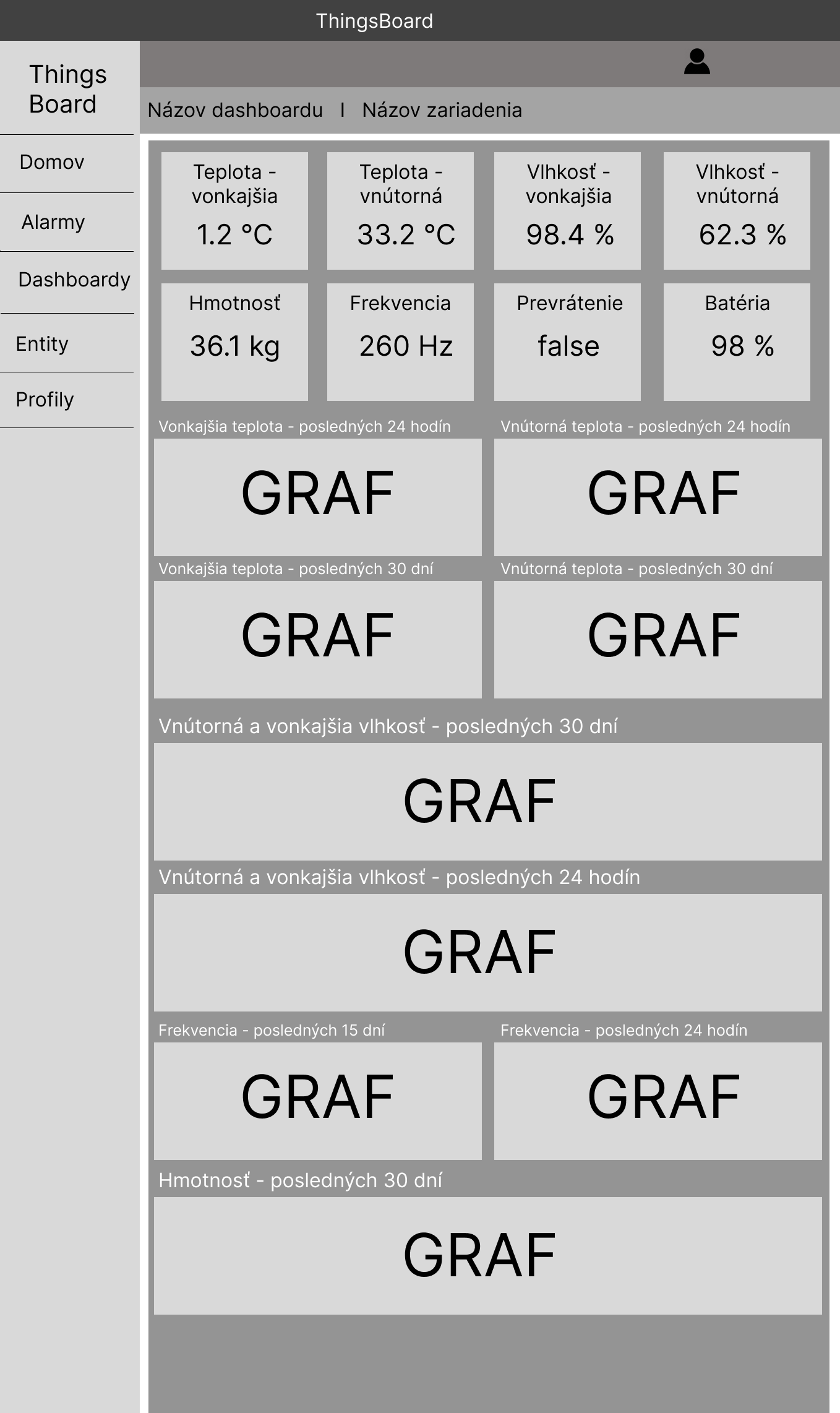

Návrh dashboardov s dátami
