PRJ015 - AshLock

1. Prehľad projektu​

AshLock je koncept prenosného uzatvárateľného popolníka a zároveň puzdra na cigarety, navrhnutého ako kľúčenka.
Cieľom projektu je vytvoriť kompaktné, bezpečné a zápach minimalizujúce riešenie, ktoré umožní:

  • bezpečne uhasiť cigaretu,
  • krátkodobo uložiť popol,
  • prípadne prenášať niekoľko čistých cigariet, bez rizika vysypania, zápachu alebo poškodenia okolia.

Projekt kombinuje:

  • mechanický dizajn (3D tlač),
  • tepelnú ochranu pomocou vložky,
  • uzatvárateľný systém so závitom a tesnením.

2. Hlavná myšlienka dizajnu​

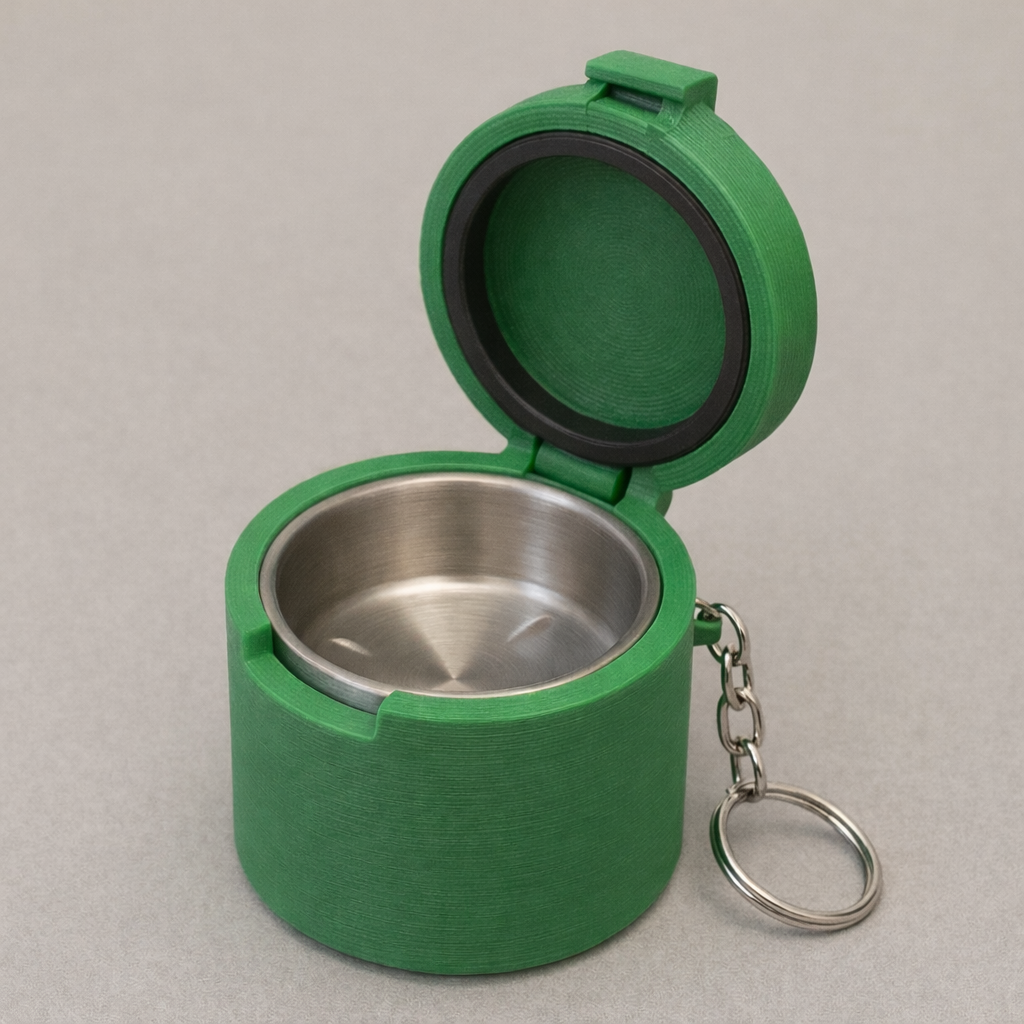

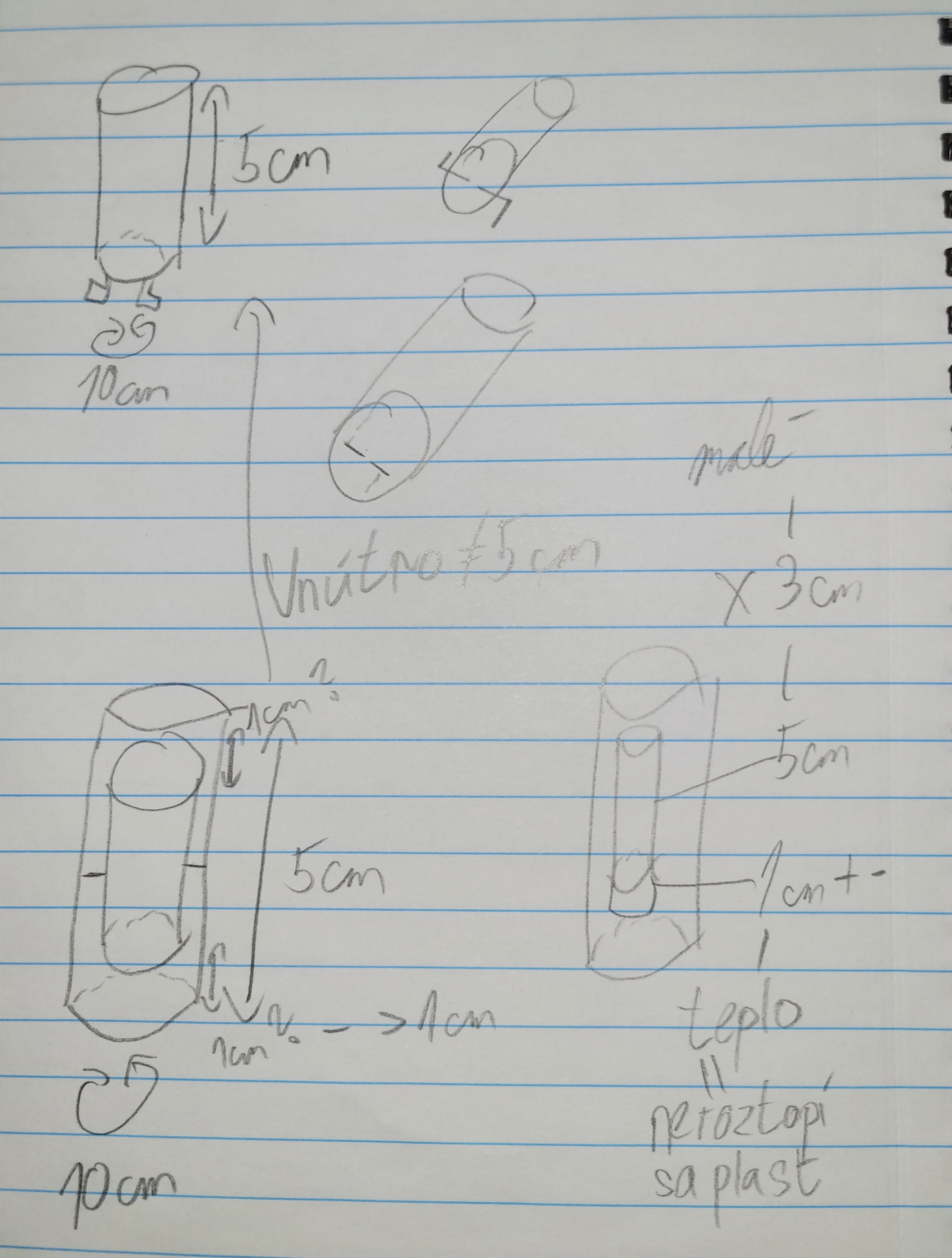

Pôvodný dizajn zahŕňal iba prenosný popolník, bez ďalšej funkcionality.

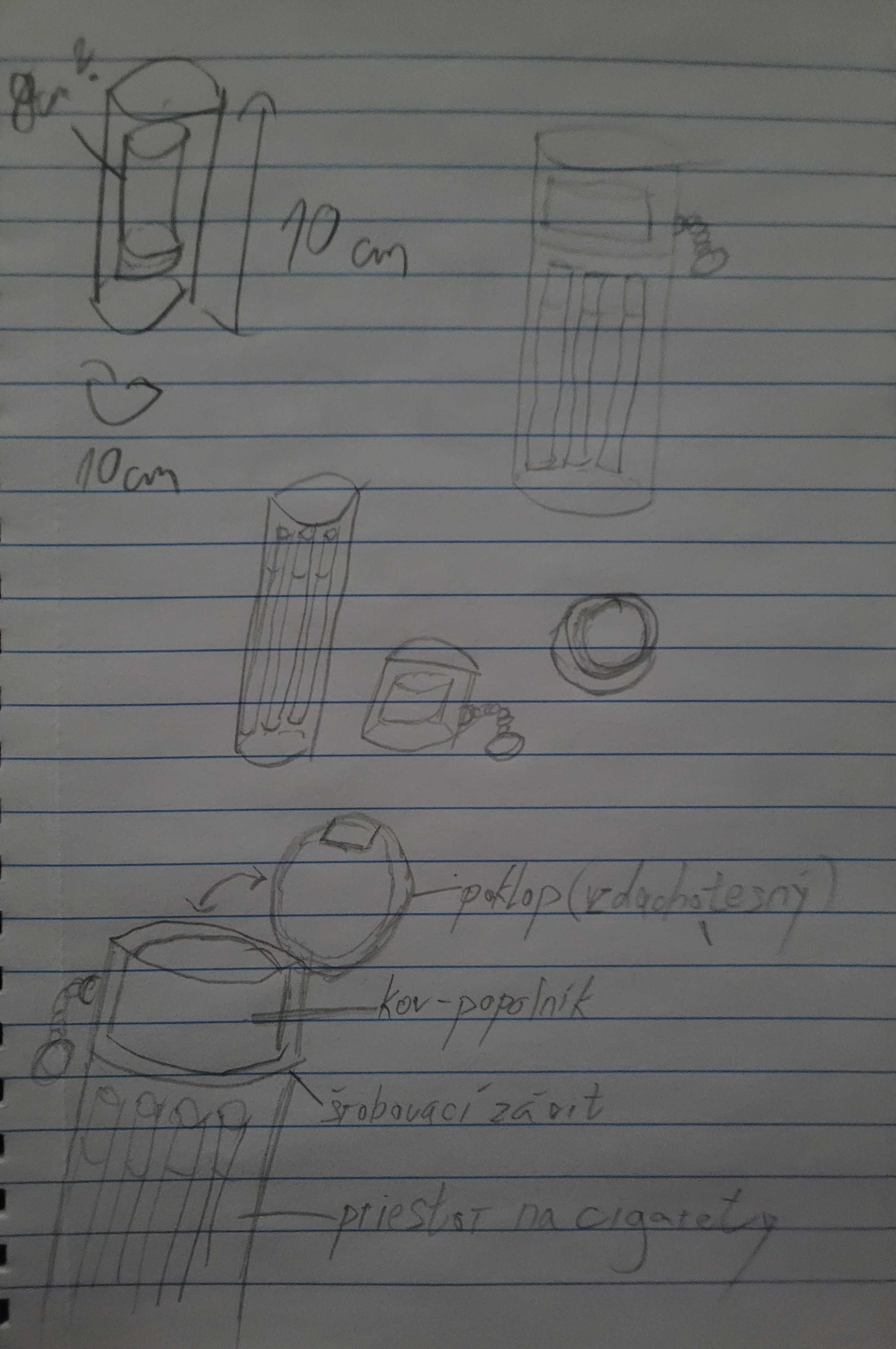

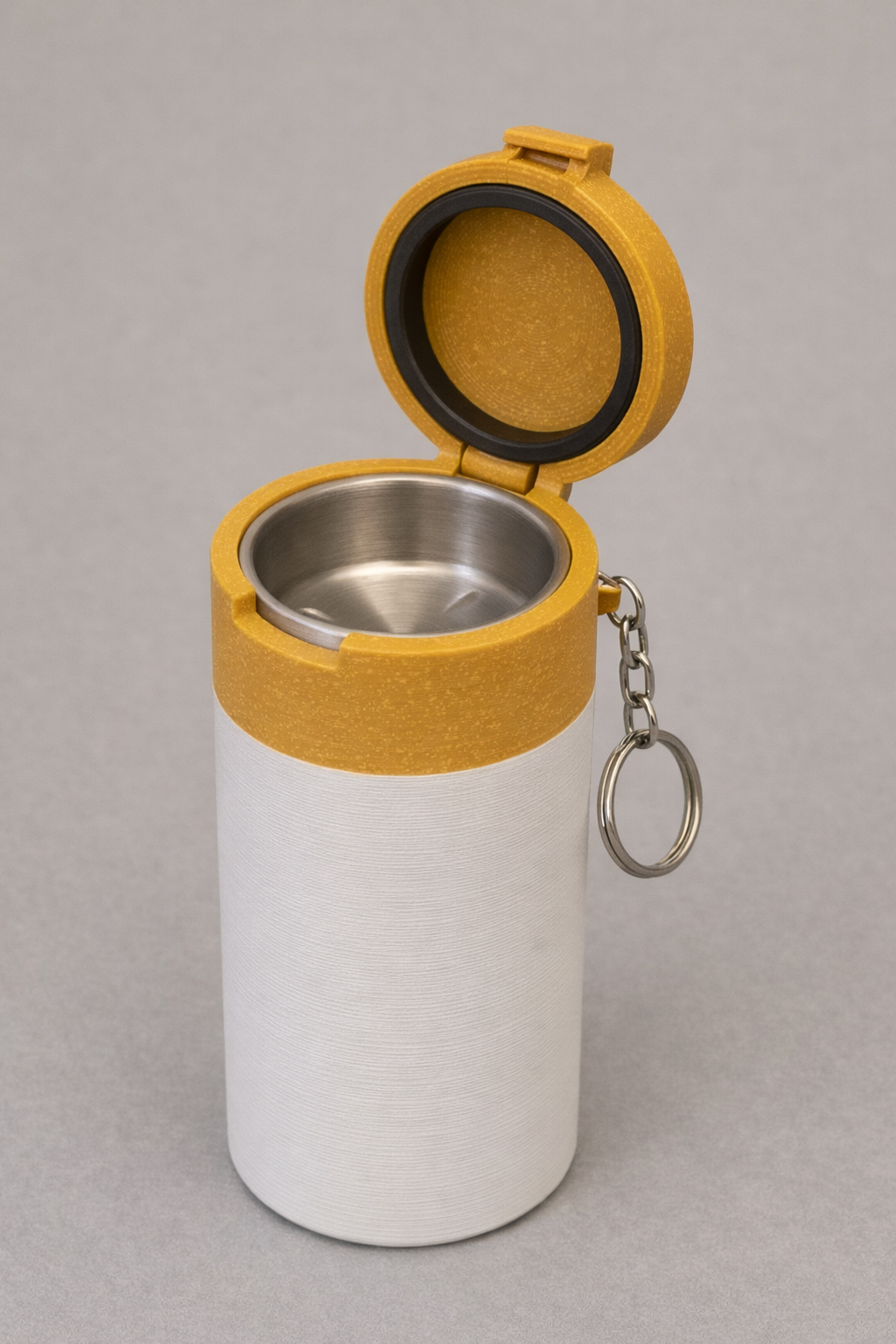

Druhá verzia s pridanou možnosťou úschovy cigariet bola navrhnutá tak, aby kľúčenka pripomínala cigaretu:

  • horná časť (žltá) – imituje filter, je odskrutkovateľná,
  • spodná časť (biela) – imituje papier cigarety a tvorí hlavný objem.

Celkovo má teda AshLock:

  • funkčný popolník (s kovovou vložkou),
  • menší úložný priestor (až 6 cigariet),
  • kľúčenku – vhodnú na každodenné nosenie.

3. Scenáre použitia​

  • rýchle zahasenie cigarety na cestách,
  • krátkodobé uloženie popola bez koša,
  • prenášanie cigariet bez krabičky,
  • festivaly, turistika, mestské prostredie.

4. Mechanická konštrukcia​

4.1 Základné časti​

  • Spodná časť (base)

    • biely 3D tlačený obal
    • vnútorný priestor pre cigarety / popol

  • Horná časť (lid / filter)

    • žltý 3D tlačený diel
    • integrované očko pre kľúčenku
    • závitové spojenie
    • drážka pre gumové tesnenie (O-ring)

  • Vnútorná vložka

    • kovová (nerez / hliník)
    • chráni plast pred teplom a žeravým popolom

5. Vypočítané parametre (na základe návrhu)​

5.1 Rozmery (odhad podľa použitia ako kľúčenka)​

  • Vonkajší priemer: ~35–38 mm
  • Vnútorný priemer: ~22–24 mm
  • Celková výška: ~120–130 mm
    • cca 2,5× vyššia verzia oproti pôvodnému popolníku
  • Hmotnosť (bez cigariet): ~70–90 g (s kovovou vložkou)

5.2 Kapacita​

  • Maximálny počet cigariet: 6 ks
    • usporiadanie v kruhu (5 + 1 stred)
  • Zachovaná prenosnosť a použiteľnosť ako kľúčenka

6. Uzatváranie a tesnenie​

  • Závitové spojenie (šróbovanie) medzi hornou a spodnou časťou

Tesnenie bolo inšpirované zaváraninovým pohárom, ktorého tesnenie je účinné pred únikom plynov.

  • Gumové tesnenie:
    • priemer tesnenia: cca 6/4" (≈ 19 mm vnútorný)
    • kompresia ~10–20 %
  • Výsledok:
    • výrazné zníženie zápachu,
    • ochrana pred vysypaním popola,
    • bezpečné nosenie vo vrecku alebo na kľúčoch.

7. Tepelná ochrana (kritická časť návrhu)​

Aktuálny stav prototypu​

Finálny produkt zatiaľ nebolo možné dodať, pretože:

  • bežné 3D tlačové materiály (PLA, PETG, ABS)
    nie sú odolné voči priamemu žiaru,
  • žeravý popol môže dosahovať 400–500 °C,
  • existuje riziko:
    • deformácie plastu,
    • poškodenia tesnenia,
    • ohrozenia kľúčenky.

Riešenia, ktoré sa aktuálne zvažujú:​

  • kovová vložka s tepelnou medzerou (air gap),
  • oddelenie plastu od horúcej zóny,
  • použitie vysokoteplotného lepidla alebo mechanického uchytenia vložky.

8. Stav projektu​

  • ✔ hotový koncept a vizuálny dizajn
  • ✔ overená ergonómia a kapacita
  • ✔ uzatvárateľný a prenosný mechanizmus
  • ❌ prebieha riešenie termoregulácie a bezpečnosti

9. Záver​

Projekt AshLock predstavuje praktické a dizajnovo výrazné riešenie problému prenosného fajčenia v mestskom prostredí.
Spája:

  • mechanický dizajn,
  • 3D tlač,
  • materiálové obmedzenia,
  • a reálne používateľské scenáre.

Ďalší krok projektu je finalizácia tepelnej ochrany, po ktorej bude možné dodať plnohodnotný funkčný prototyp.

Možné budúce rozšírenia:

  • viacfarebné varianty,
  • verzia len ako popolník / len ako puzdro,
  • vymeniteľné vložky,
  • branding a custom dizajn.
