Introduction
2025-PRJ-028-ST_028-ST_028-Nazov projektu
--- introduction ---
FightWrap Winder je elektromechanické zariadenie určené pre športovcov a trénerov, ktoré rieši bežný problém časovo náročného ručného navíjania bandáží.
Projekt sa zameriava na návrh architektúry, vývoj prototypu a jeho otestovanie v reálnom použití.
--- obsah ---
Obsah
- 01-Business
- 02-Top Level Architecture
- 03-Solution Architecture
- 04-Analysis
- 05-Design
- 06-Implementation
- 07-Testing & Verification --- obsah ---
01-Business
Problém a cieľ projektu
Ručné navíjanie bandáží je časovo náročné, nepraktické a často odkladané.
Cieľom projektu FightWrap Winder je vytvoriť kompaktné elektrické zariadenie, ktoré tento proces výrazne zjednoduší a urýchli.

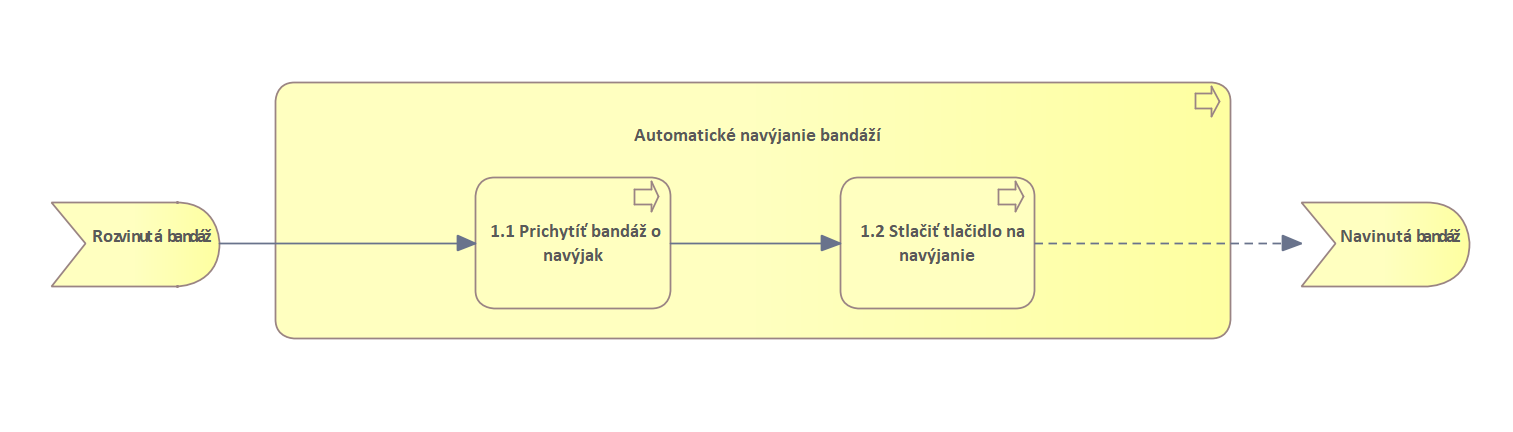

Business pohľad na proces
Prínos projektu
- úspora času po tréningu alebo práci
- menej manuálnej námahy
- lepšia organizácia bandáží
- potenciál ďalšieho využitia a komercializácie
Pre koho je projekt určený
- športovci
- tréneri a fyzioterapeuti
- športové kluby a fitness centrá
Vízia produktu
Urobiť navíjanie bandáží rýchlym a bezproblémovým pomocou jednoduchého elektrického zariadenia.
Riziká a obmedzenia (stručne)
- rôzne typy a hrúbky bandáží
- mechanické opotrebovanie
- obmedzený rozpočet a prototypové materiály
02-Top Level Architecture

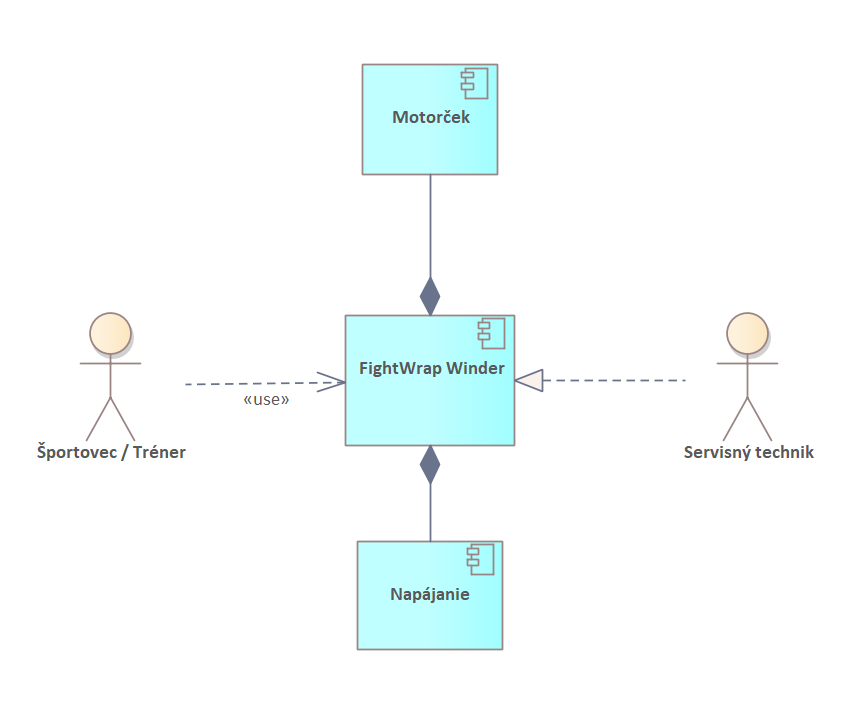

Top-level architektúrny diagram zobrazuje hlavný systém FightWrap Winder a jeho základné komponenty a aktérov. Diagram zahŕňa zariadenie FightWrap Winder, motorček, napájanie, používateľa (športovec/tréner) a servisného technika, spolu s ich vzájomnými vzťahmi na najvyššej úrovni abstrakcie.
03-Solution Architecture
Tento dokument popisuje konkrétne riešenie prototypu FightWrap Winder na úrovni hlavných modulov, ich rozhraní a tokov (mechanika, elektronika, ovládanie). Nejde o výrobné výkresy – cieľom je mať jasne pomenované komponenty, zodpovednosti a väzby.
1️⃣ Ciele riešenia (Solution Goals)
- Automatizovať navíjanie bandáže pomocou jednoduchého elektromechanického riešenia.
- Zabezpečiť jednoduché ovládanie (spustenie/zastavenie) bez potreby zložitého UI.
- Navrhnúť modulárnu konštrukciu vhodnú na prototypovanie (3D tlač, dostupné diely).
2️⃣ Rozsah riešenia
V scope
- Mechanická konštrukcia + navíjací mechanizmus
- Motor + prenos sily (spojka/prevod)
- Napájanie
- Ovládacie tlačidlo + LED indikácia
Out of scope
- Mobilná aplikácia, cloud, telemetria
- Pokročilé režimy, automatická detekcia typu bandáže
- Priemyselná certifikácia / masová výroba
3️⃣ Prehľad modulov (Solution Building Blocks)
3.1 Mechanický modul
Zodpovednosť: drží bandáž a umožňuje jej navíjanie.
- Navíjacia oska (spool)
- Držiak bandáže / vedenie
- Nosná konštrukcia (3D tlač)
- Krytovanie (ochrana prstov)
3.2 Pohonný modul
Zodpovednosť: vytvára rotáciu a prenáša krútiaci moment na osku.
- DC motor (príp. motor s prevodovkou)
- Spojka / prevod (podľa dostupnosti)
- Uchytenie motora do rámu
3.3 Elektronický modul
Zodpovednosť: napájanie a spínanie motora.
- Napájací vstup (USB / batéria)
- Spínanie motora (napr. tranzistor / driver modul)
- Ochrany (základné: poistka alebo ochrana proti skratu – podľa možností)
3.4 Ovládanie a indikácia (UI modul)
Zodpovednosť: jednoduché ovládanie a informovanie používateľa.
- Tlačidlo START/STOP
- LED indikácia (napájanie / beží / chyba – voliteľné)
4️⃣ Vývoj produktu

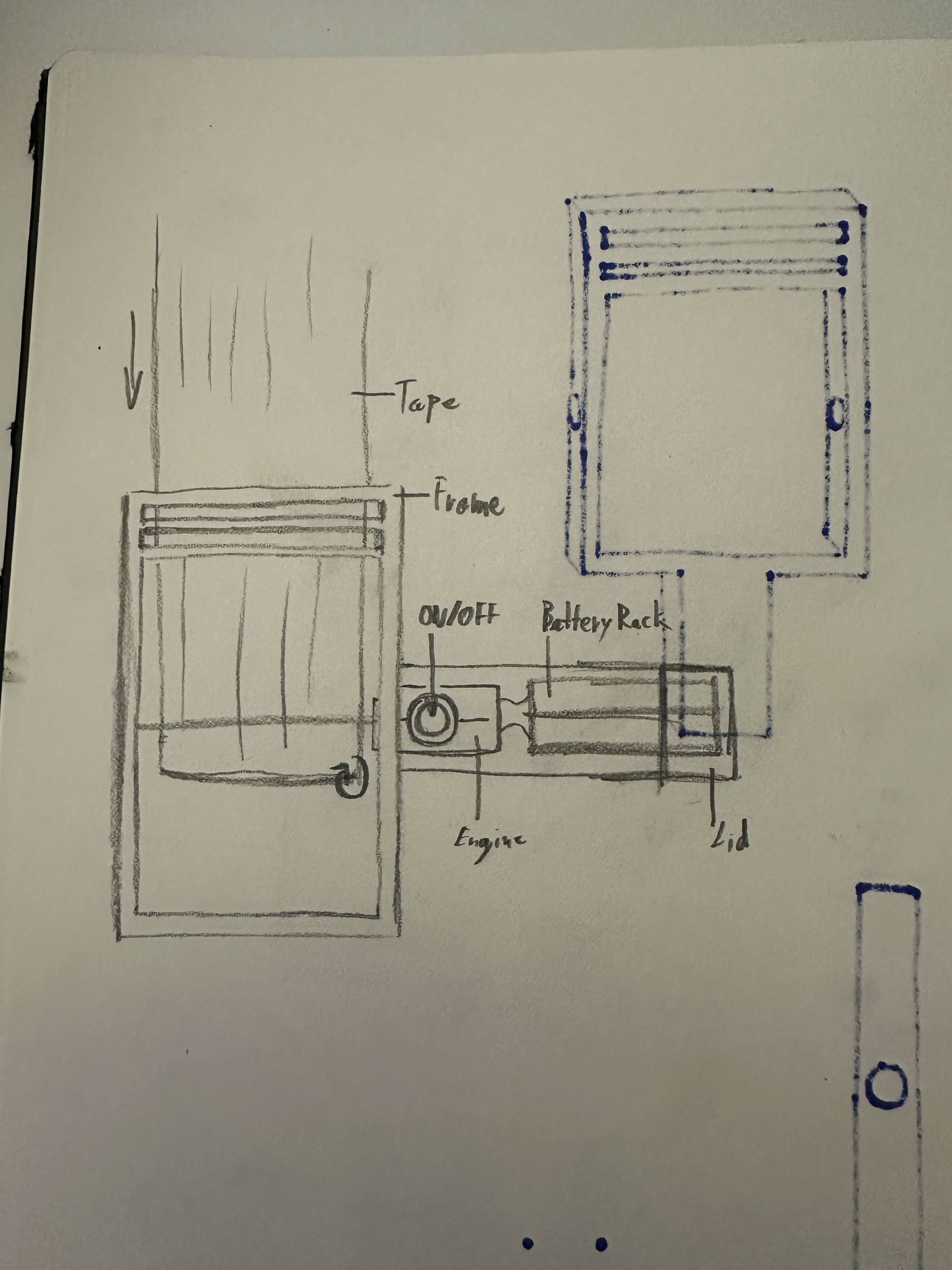

Počiatočný návrh bol vypracovaný pomocou skíc v zošite. Nasledujúce obrázky dokumentujú základné koncepty mechanického usporiadania a tokov energie v prototypu.
Tento návrh sme neskôr preniesli do 3D formatu pomocou Fusion360

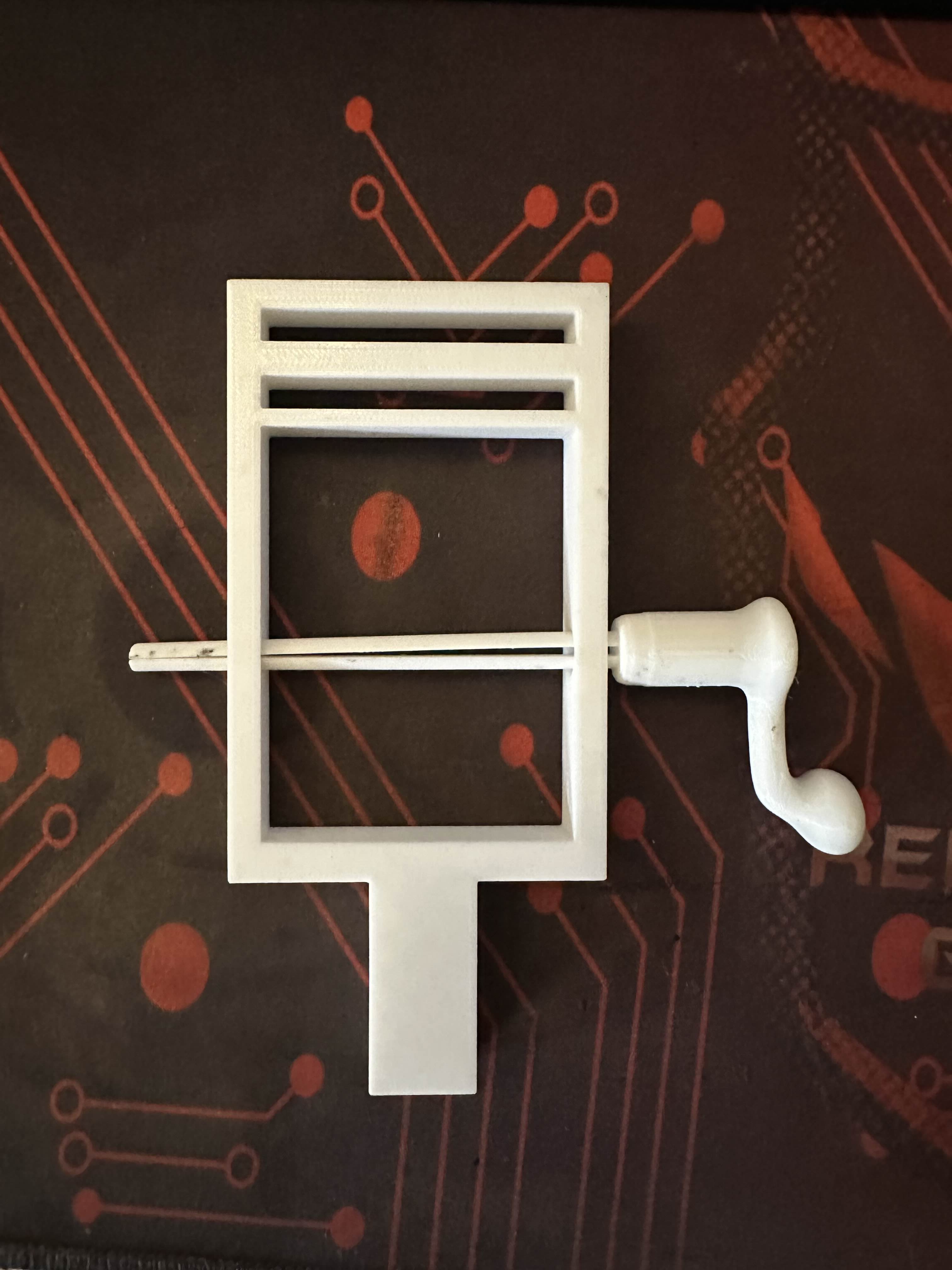

No a už len vytlačili, a prvá verzia nášho produktu bola na svete.
Neskôr sme sa rozhodli tento náš produkt posunúť ďalej, aby bol zaujímavejší a tak sme sa rozhodli ho obohatiť o motorček na samonavýjanie. Tak sme sa snažili vymyslieť ako by to asi išlo a čo by sme nato potrebovali.
Tu je zoznam súčiastok čo sme si napísali:
| Komponent | Typ | Množstvo | Parametre | Modul |
|---|---|---|---|---|
| Motor | DC motor | 1 | 12V, 100–500 RPM | Pohonný |
| Spojka | Flex spojka | 1 | D5–8mm | Pohonný |
| Batéria | Li-Ion 18650 / akumulátor | 1 | 12V | Elektronika |
| Tlačidlo | Push button | 1 | Momentálne | UI |
| Dióda | 1N4007 | 1 | Ochrana motora | Elektronika |
| Konektory | JST / DuPont | podľa potreby | — | Elektronika |

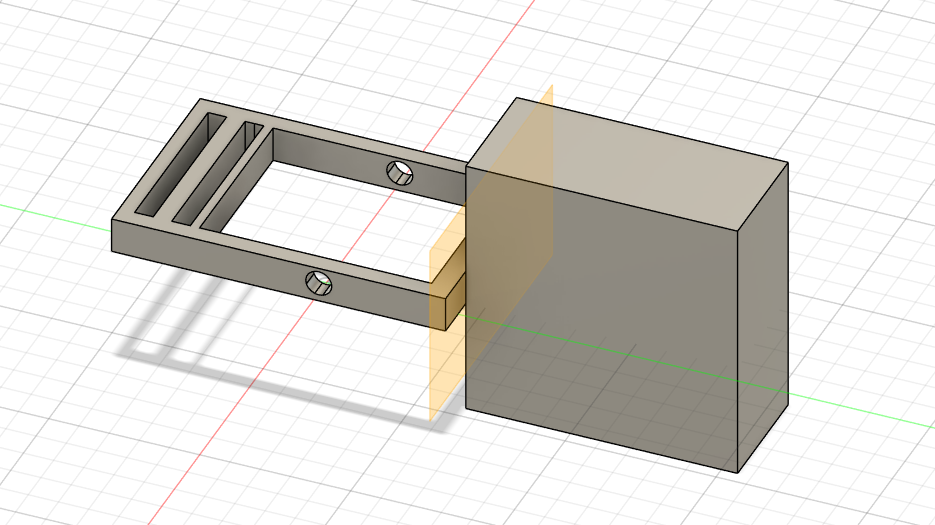

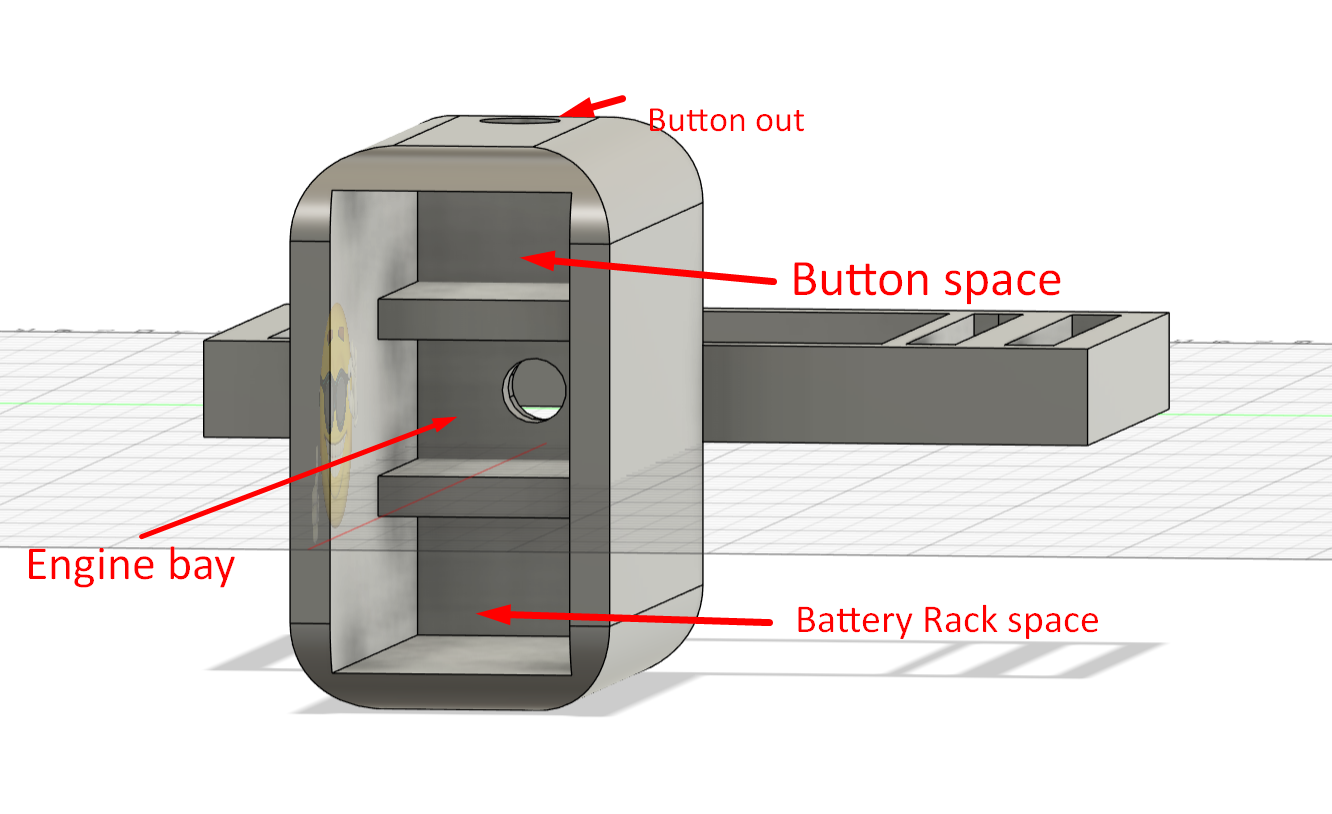

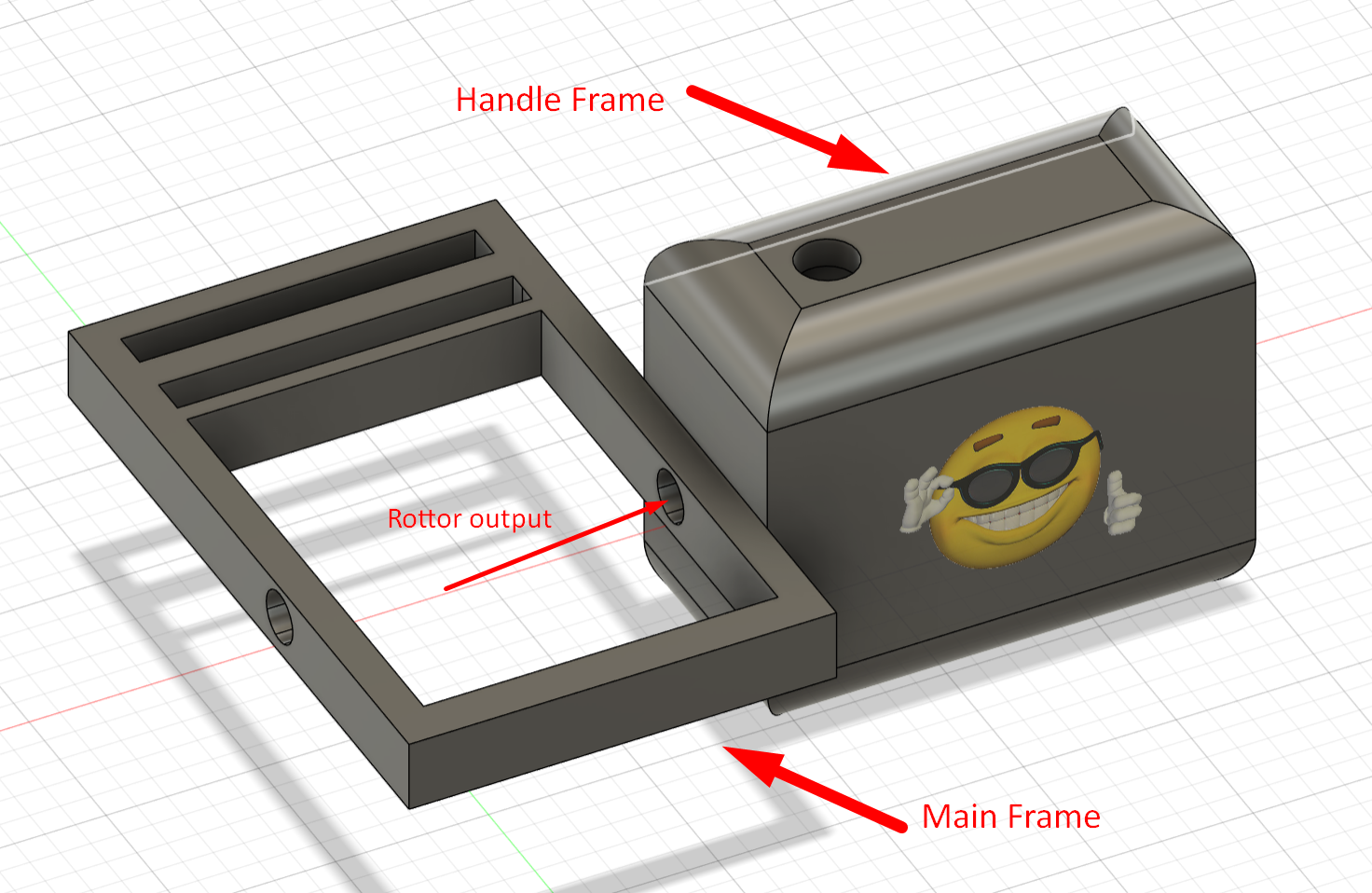

Následne navrhli nový model

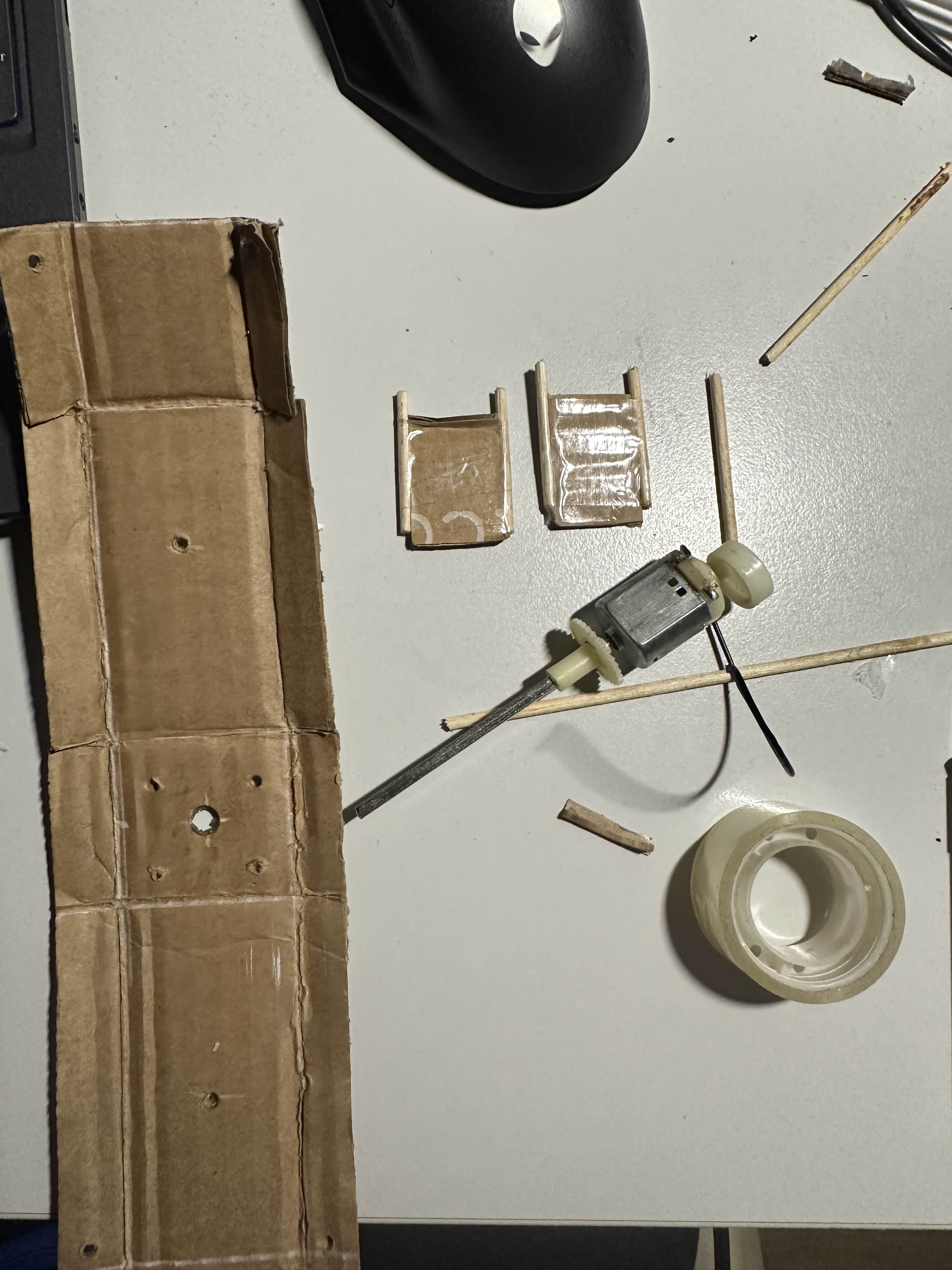

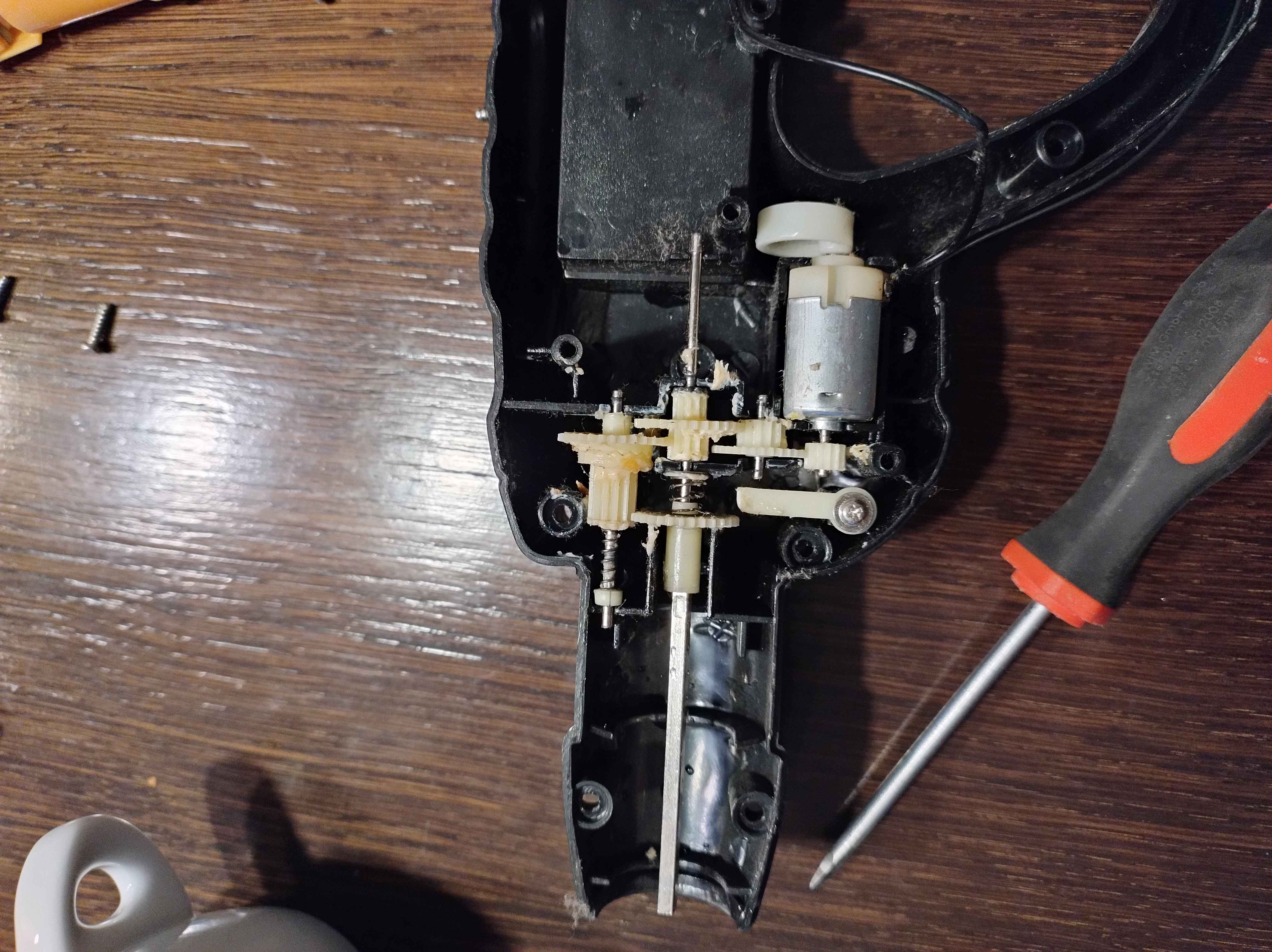

Súčiastky sme sa snažili zohnať kde sa dalo, dokonca sme rozoberali aj stare eci čo sme našli doma. Kupodivu mali to čo sme potrebovali.

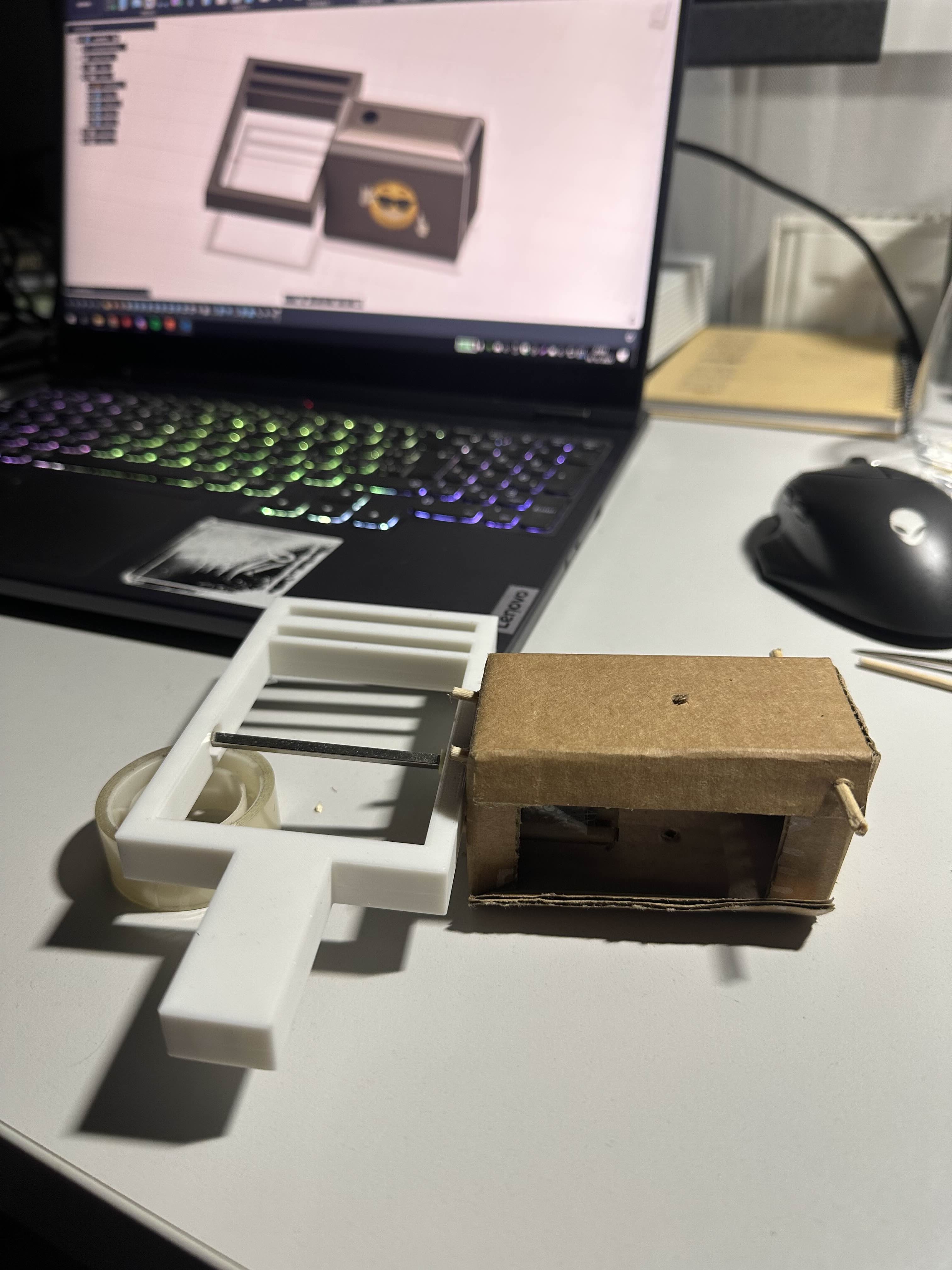

Tvorba dalšieho prototypu prebiehala v low-budget forme. Cielom bolo spraviť PoC (Proof of Concept), tak ako sa to robí v reálnom podnikaní pred tým ako sa plne spustí do projektu.

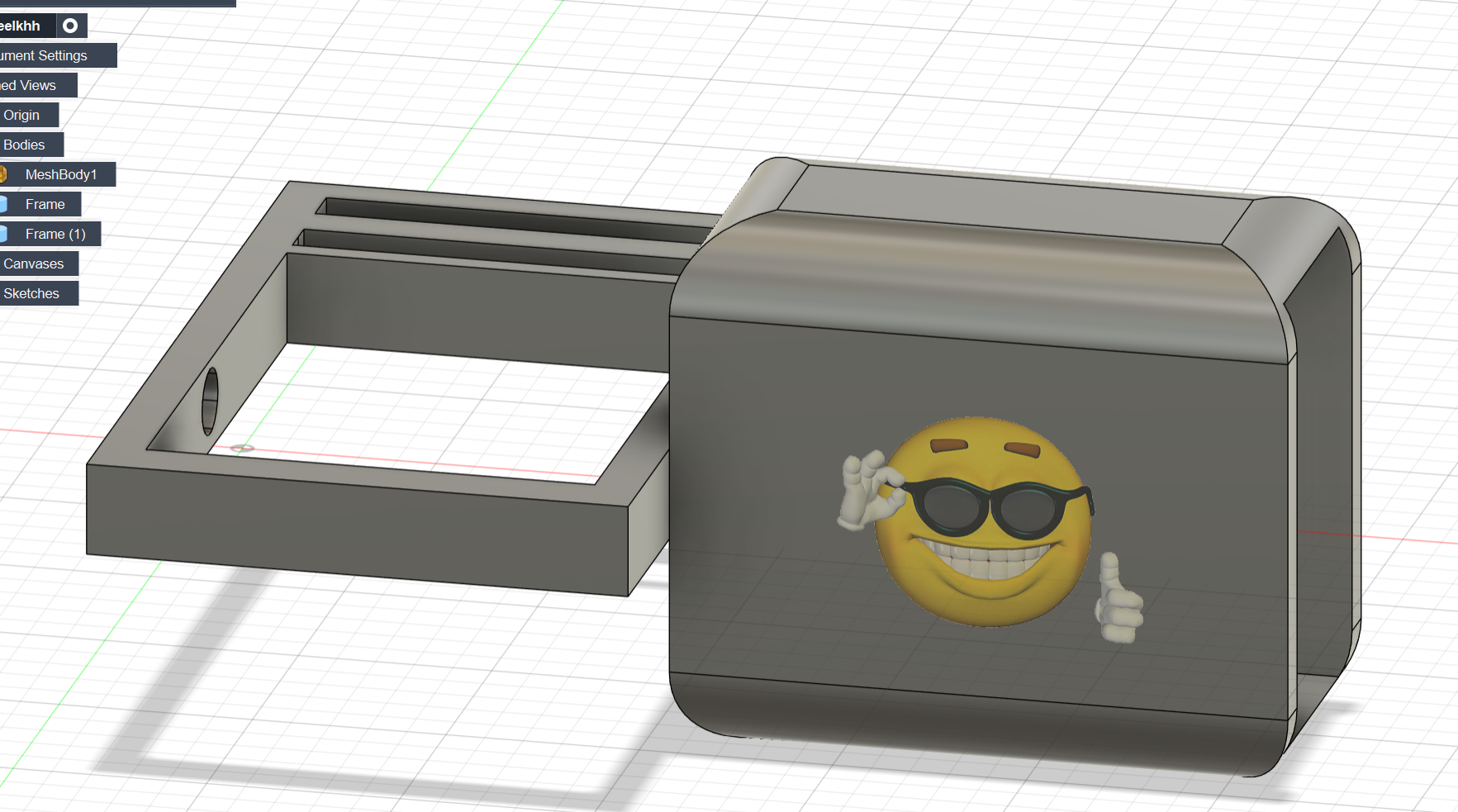

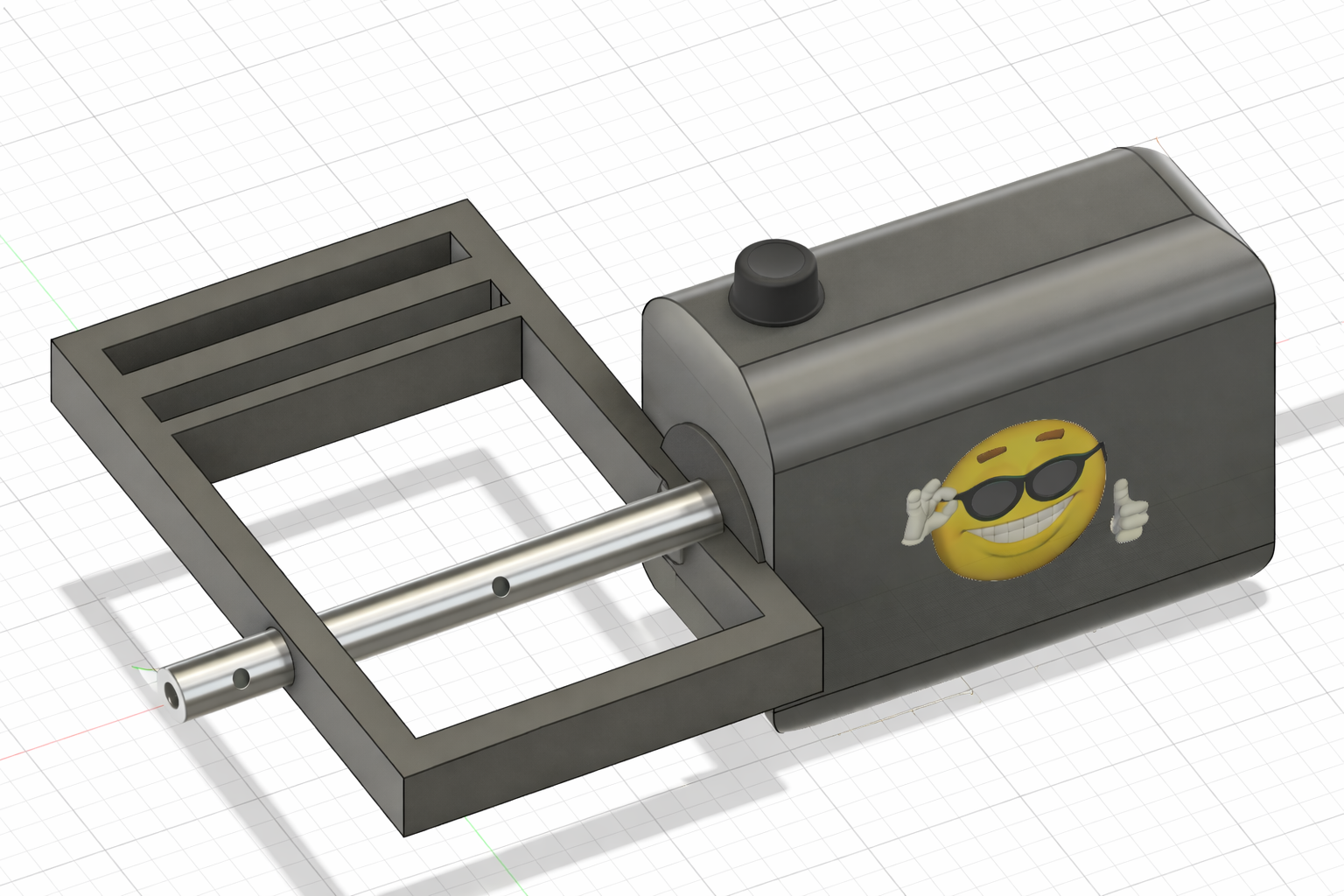

Finalna verzia produktu v stl formate:
