📦 Project Outcomes
🔖 Stav projektu
Status: MVP DOKONČENÉ A ÚSPEŠNE OTESTOVANÉ
Čo funguje:
- Všetkých 5 detekčných algoritmov (silné prikývnutie, mikrokývnutia, pomalé kĺzanie, zamrznutie, bočný náklon)
- Systém upozornení (zvukový alarm + LED + displej)
- Kalibračný systém (3 sekundy, vizuálna spätná väzba)
- Webový dashboard s 3D vizualizáciou hlavy v reálnom čase
- Web Serial API komunikácia (JSON protokol)
- Monitorovanie batérie s indikátorom nabíjania
- Progress bary pre vizuálne monitorovanie prahov
- Vzdialené príkazy (kalibrácia, reset stats, stop alarm)
- Testovanie v reálnom vozidle úspešné
Čo funguje s obmedzeniami:
- Výdrž batérie 5-8 hodín (dostatočné, ale mohlo by byť lepšie)
- Pohodlie čelenky pri dlhšom nosení (potrebná ďalšia optimalizácia dizajnu)
- Web Serial API len v Chromium prehliadačoch (nie Firefox/Safari)
Celkové zhodnotenie: Projekt dosiahol všetky primárne ciele MVP. Zariadenie je plne funkčné, otestované v reálnych podmienkach a pripravené na používanie. Webový dashboard úspešne slúži ako demonštračný a kalibračný nástroj.
🧩 Výstupy podľa SDLC / V-modelu
Kompletná dokumentácia projektu: PRJ025 - Nodyne systém detekcie spánku
1. Business požiadavky
Dokumentácia: 01-Business
Výstupy:
- Definícia problému: 20% nehôd spôsobených ospalosťou, 1,200+ úmrtí ročne v USA
- Cieľová skupina: vodiči kamiónov, doručovatelia, nočné smeny, logistické firmy
- Biznis ciele: MVP s 5 algoritmami, cena €35, validácia v reálnych podmienkach
- Trhová príležitosť: TAM €2.5B, konkurencia €500-1000
- Biznis model: B2C Hardware → B2B Licencie → Premium Features
- Roadmap: MVP (dokončené 8 týždňov) → Pilot → B2B Expansion → Growth
2. Top Level Architecture
Dokumentácia: 02-Top Level Architecture
Výstupy:
- 3 hlavné komponenty: Hardware (M5StickC Plus 2), Firmware (Arduino), Web Dashboard (Next.js)
- Technologický stack: ESP32, MPU6886 IMU, TFT displej, Web Serial API, Three.js
- Rozhrania: I2C (IMU), USB Serial (telemetria), SPI (displej)
- Výkonnostné charakteristiky: 50Hz IMU, detekcia <500ms, batéria 5-8h
3. Solution Architecture
Dokumentácia: 03-Solution Architecture
Výstupy:
- Detailný popis 5 detekčných algoritmov s prahmi a logikou
- Kalibračný systém: 50 vzoriek, baseline výpočet, 3 sekundy
- Alert System: multi-modálny (zvuk + LED + displej), automatické zastavenie
- EMA filter pre redukcitu šumu z vibrácií
- JSON telemetria @ 10Hz, príkazy z dashboardu
4. Analysis
Dokumentácia: 04-Analysis
Výstupy:
- Funkčné požiadavky: 10 požiadaviek (FR-01 až FR-10)
- Nefunkčné požiadavky: reakcný čas <1s, presnosť >95%, výdrž >5h, cena <€50
- Use cases: štart jazdy, detekcia 5 typov ospalosti, manuálna rekalibrácia
- Analýza obmedzení: hardvérové, softvérové, používateľské
5. Design
Dokumentácia: 05-Design
Výstupy:
- 6 obrazoviek UI: Welcome, Calibration, Ready, Monitoring, Alert, Statistics
- Farebné schémy: modrá (kalibrácia), zelená (ready), červená (alarm), čierna (monitoring)
- Monitoring screen: real-time metriky (Fwd, Side, Nods, Move), progress bary, battery indikátor
- Alert screen: červená obrazovka + typ detekcie (Strong Nod, Micro Nods, atď.)
6. Implementation
Dokumentácia: 06-Implementation
Výstupy:
- Arduino Firmware: 5 detekčných algoritmov, kalibrácia, EMA filter, JSON telemetria
- Web Dashboard: Next.js 16 + React 19 + Three.js, Web Serial API, 3D vizualizácia hlavy
- GitHub repozitáre: nodyne-firmware, nodyne-web
GitHub:
- Firmware: github.com/paulintheclub/nodyne-firmware
- Dashboard: github.com/paulintheclub/nodyne-web
7. Verification & Testing
Dokumentácia: 07-Testing & Verification
Výstupy:
- Domáce testovanie: optimalizácia parametrov v1.0 → v2.0 (2-6x citlivejšie)
- Real-world testovanie: >2h v aute, rôzne podmienky (mestské, prímestské, hrboľaté cesty)
- Výsledky: 100% detekcia, <5% falošné pozitíva, 5-8h výdrž batérie
- Video dokumentácia: YouTube - Real-World Testing
8. Operation
Dokumentácia: 08-Operation
Výstupy:
- Deployment: Arduino IDE setup, M5StickC Plus 2 firmware nahratie, Vercel web dashboard
- User Manual: quick start guide, kalibrácia (3s), pripojenie k dashboardu, používanie tlačidiel
- Maintenance: nabíjanie (200mAh, 45-60 min), čistenie, skladovanie
- Updates: firmware v1.0 → v2.0, dashboard continuous deployment
9. Change Management
Dokumentácia: 09-Change Management
Výstupy:
- Súčasný stav v1.0: M5StickC Plus 2, 5 algoritmov, obmedzenia (nízka hlasitosť, chýbajúce vibrácie)
- Lemontree analýza: identifikácia konfliktu (nedostatočný alert systém)
- Navrhované zmeny v2.0: M5StickCPLUS Speaker 2 Hat (€9.95), M5StickC Vibration HAT (€5.95)
- Impact analysis: +€16, čas implementácie 1-2 týždne
🏆 Finálny produkt
Čo tím reálne dodal
Hardvérový produkt:
- Funkčné nositeľné zariadenie Nodyne
- M5StickC Plus 2 s nahratým firmvérom
- Elastická čelenka pre uchytenie na hlave
Softvér:
- Arduino firmvér v1.0
- Webový dashboard v1.0
- Kompletný zdrojový kód (open-source)
Dokumentácia:
- Kompletná SDLC dokumentácia (9 fáz)
- KNIFE článok
- Technická špecifikácia
- Užívateľská príručka
- Video demonštrácia
Ako to vyzerá
Zariadenie - Hardvér
M5StickC Plus 2 na elastickej čelenke - predný pohľad

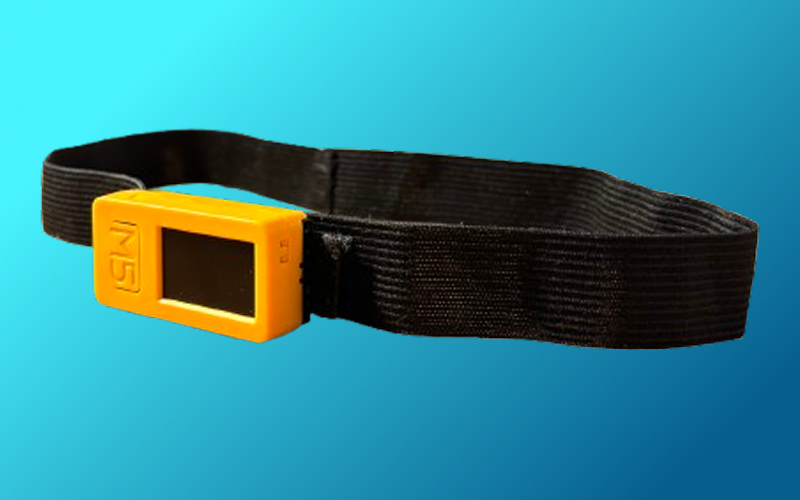

Bočný pohľad - kompaktné rozmery 48×24×14 mm
Nosenie zariadenia - elastická čelenka na čele

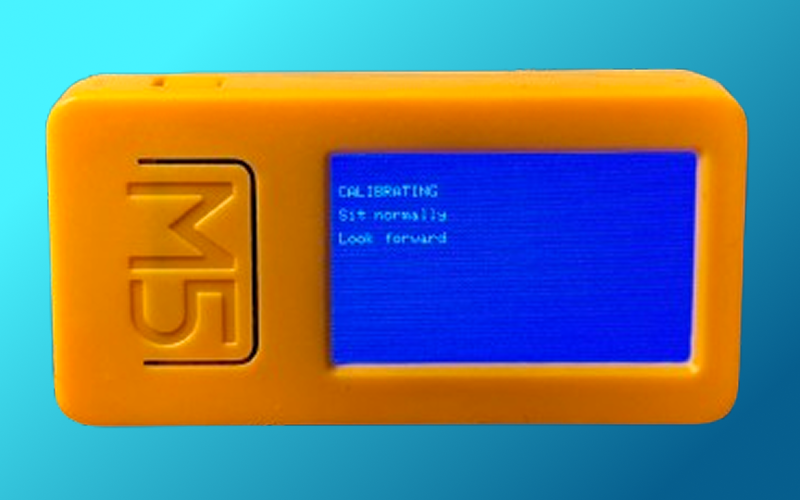

Displej počas kalibrácie
Displej počas činnosti
Displej pri aktivácii alarmu (STRONG NOD)
Inštrukcie pre fotky hardvéru:
- nodyne-device-front.jpg - Predný pohľad na M5StickC Plus 2 pripevnený na čelenke
- nodyne-device-side.jpg - Bočný pohľad zobrazujúci kompaktné rozmery
- nodyne-on-head.jpg - Fotka osoby s nasadeným zariadením (pohľad spredu)
- nodyne-display-calibration.jpg - Screenshot displeja zobrazujúci "CALIBRATED" správu
- nodyne-display-alarm.jpg - Screenshot displeja pri alarme (napr. "STRONG NOD")
Webový Dashboard

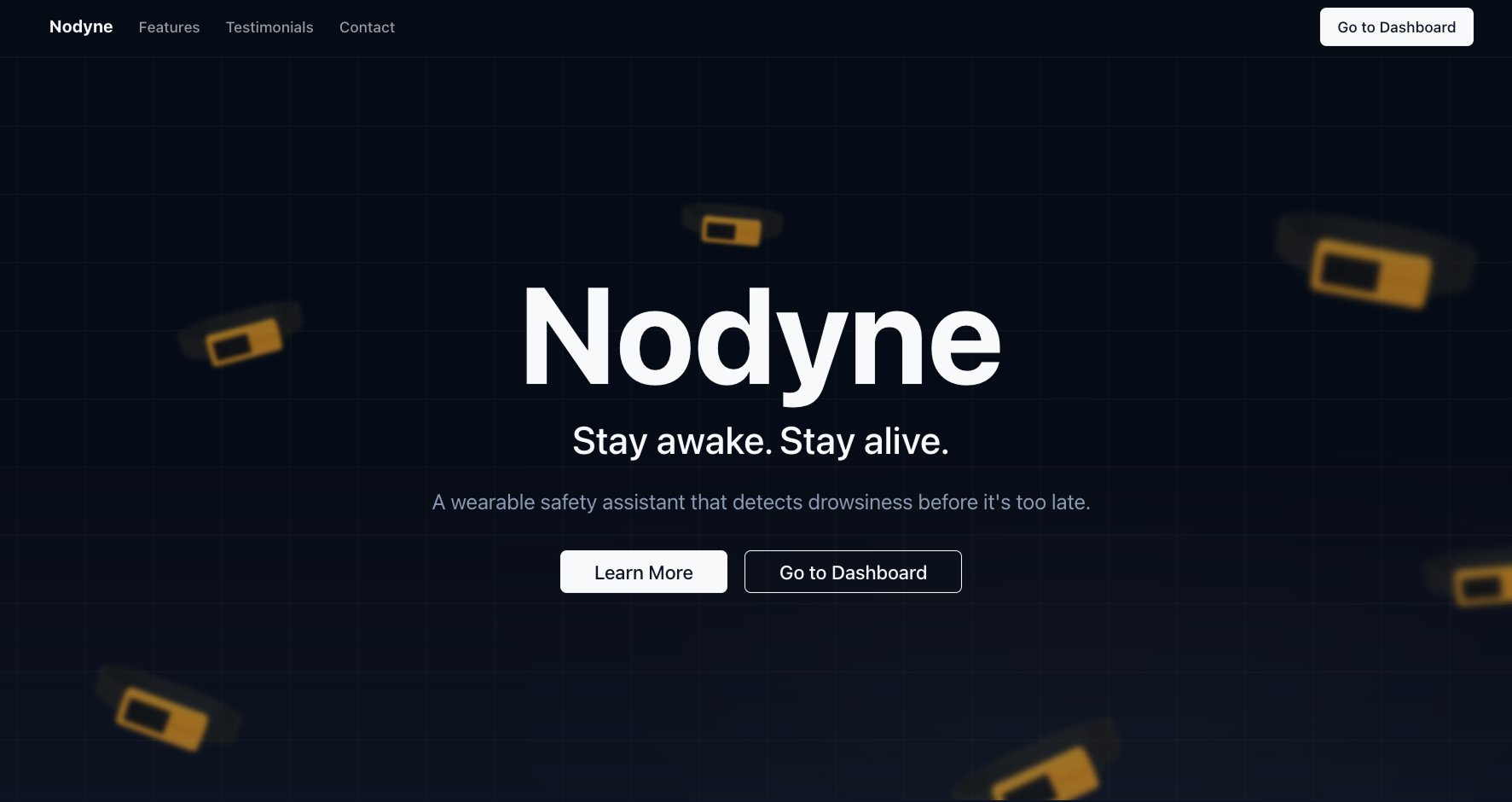

Hlavná úvodná stránka webu Nodyne
Kompletný dashboard s všetkými komponentami v reálnom čase
3D vizualizácia hlavy (Three.js) zobrazujúca aktuálnu orientáciu v reálnom čase
Metriky: náklon hlavy (roll/pitch), intenzita pohybu, počet mikrokývnutí

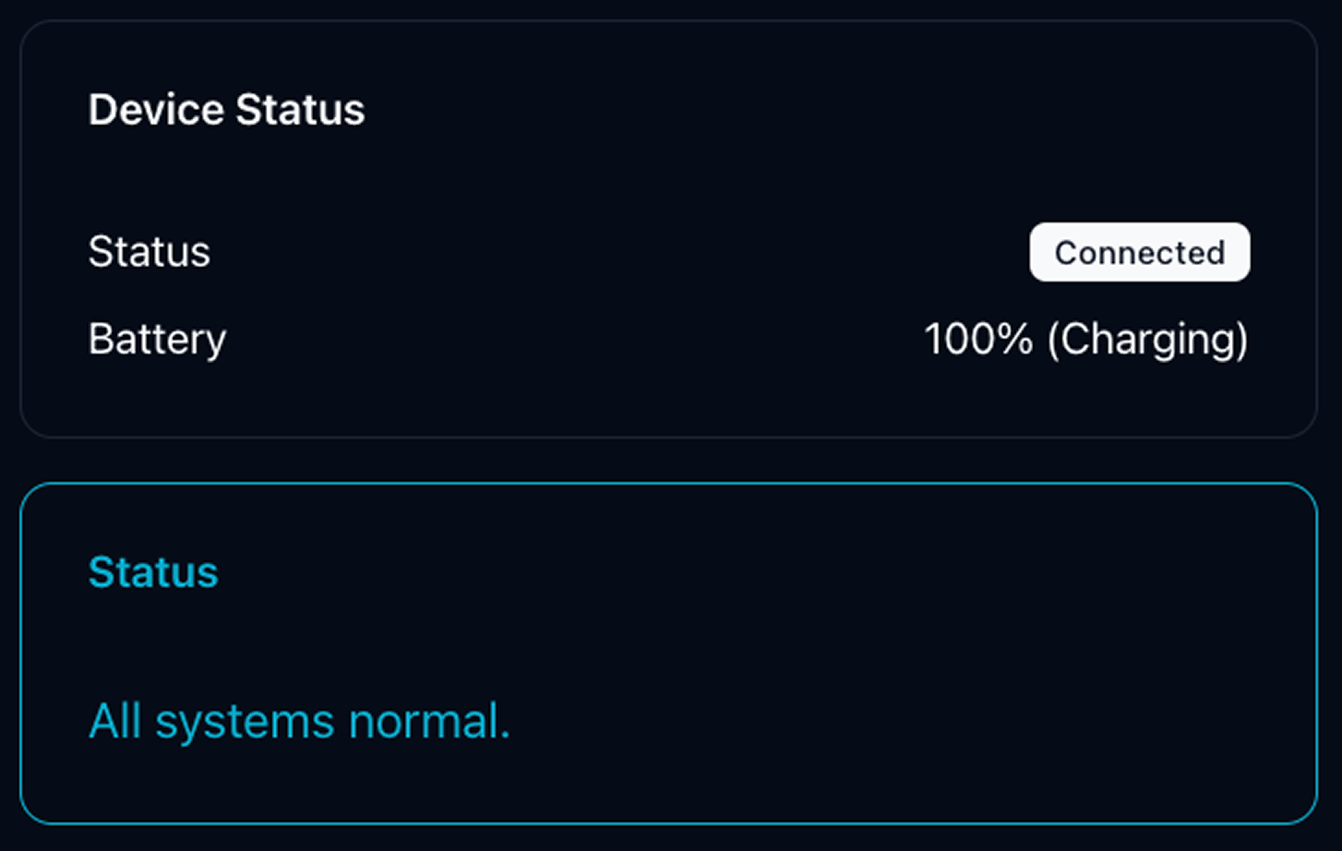

Stav pripojenia zariadenia, úroveň batérie a stav systému (normálne/trevoga)

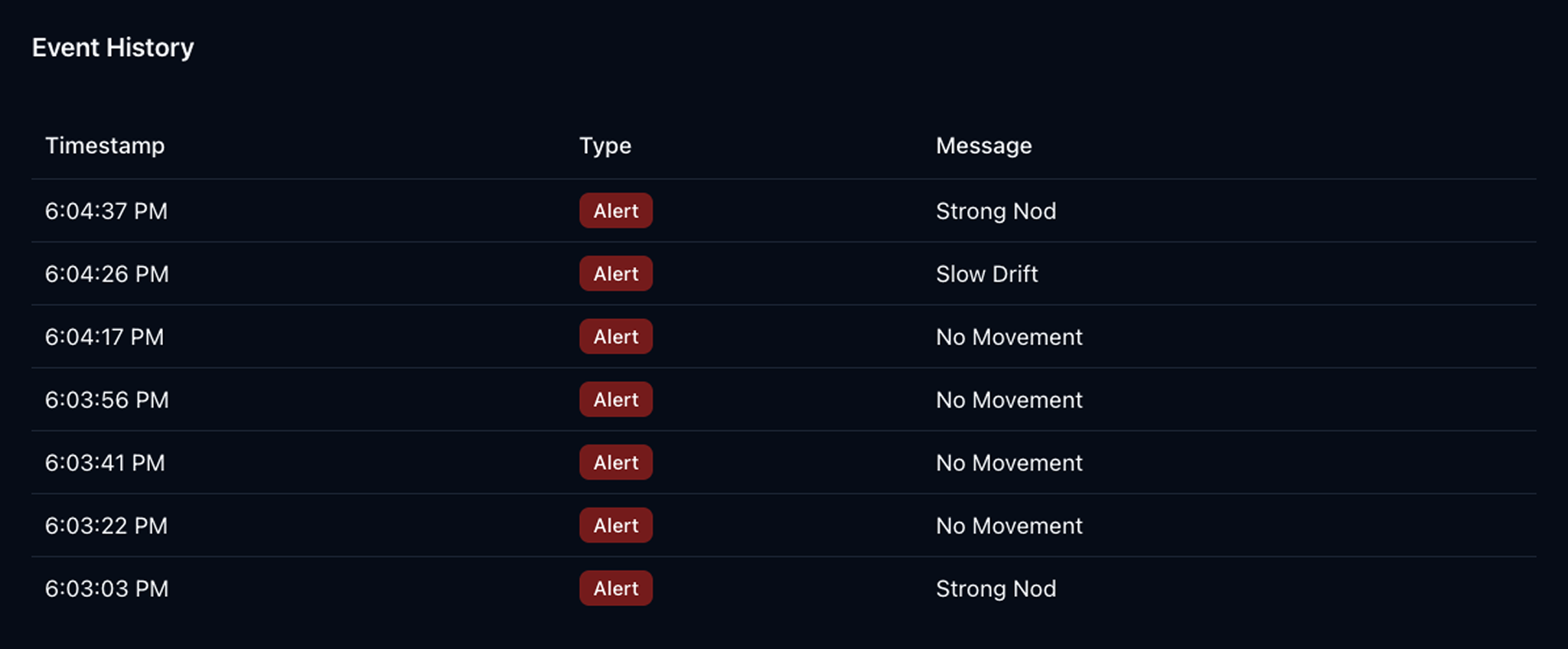

História detegovaných alarmov zobrazujúca typ detekcie spánku (Strong Nod, Micro Nods, Slow Drift, No Movement, Side Tilt)
Inštrukcie pre screenshoty dashboardu:
- website-landing.png - Hlavná úvodná stránka webu (landing page) pred pripojením zariadenia
- dashboard-full.png - Celý dashboard v jednom zábere (všetky komponenty viditeľné)
- dashboard-3d-head.png - Detail 3D modelu hlavy (časť dashboardu) - ukázať orientáciu
- dashboard-metrics.png - Sekcia s metrikami (roll, pitch, movement intensity, micronods count) - časť dashboardu
- dashboard-status.png - Panel stavu (Connection: Connected, Battery: 85%, Status: Normal/Alert) - časť dashboardu
- dashboard-alert-history.png - História alarmov (časy a typy detekcií: "14:23 - STRONG NOD", "14:45 - MICRO NODS") - časť dashboardu
Demo & Linky
Live Demo:
- Webový dashboard: https://nodyne-web.vercel.app/
- Vyžaduje pripojené zariadenie cez USB a Chromium prehliadač
Video demonštrácie:
- Úvod a kalibrácia: YouTube link
- Real-world test (jazda v aute): YouTube link
Zdrojový kód:
- GitHub Web Dashboard: Web Dashboard implementation
- GitHub Firmware: Firmware implementation
Projekt dokumentácia:
- 📚 SDLC: PRJ025
- 📖 KNIFE článok: Detekcia spánku pomocou IMU
Metriky úspešnosti
| Metrika | Cieľ | Dosiahnuté | Status |
|---|---|---|---|
| Počet detekčných algoritmov | 5 | 5 | 100% |
| Čas odozvy alarmu | ~500ms | ~500ms | 100% |
| Výdrž batérie | 5+ hodín | 5-8 hodín | 100% |
| Kalibrácia | <5s | 3s | 100% |
| Detekcia v reále | Validované | Áno (>2h jazda) | 100% |
| Falošné pozitíva | Minimálne | <5% | 100% |
| Dashboard 3D vizualizácia | Áno | Áno | 100% |
| Cena prototypu | ~35€ | ~30€ (M5) + 3€ (čelenka) | 100% |
🧭 Porovnanie s Project Summary
Plánované vs. Dodané
| Položka | Pl ánované (Project Summary) | Dodané (Outcomes) | Status |
|---|---|---|---|
| Detekčné algoritmy | 5 algoritmov | 5 algoritmov (všetky fungujú) | 100% |
| Systém upozornení | Audio + LED + Displej | Audio + LED + Displej | 100% |
| Kalibrácia | Jednoduchá, <5s | 3 sekundy, vizuálna spätná väzba | 100% |
| Webový dashboard | 3D vizualizácia, telemetria | 3D, metriky, telemetria, historia alarmov | 100% |
| Testovanie v aute | Plánované | Dokončené (>2h, rôzne podmienky) | 100% |
| Výdrž batérie | 5+ hodín | 5-8 hodín | 100% |
| Elastická čelenka | Zaobstarať | Zaobstaraná a otestovaná | 100% |
| Dokumentácia SDLC | Kompletná | Všetkých 9 fáz dokončených | 100% |
| KNIFE článok | 1 článok | 1 detailný článok | 100% |
Časový plán
| Fáza | Plán (týždne) | Skutočnosť (týždne) | Odchýlka |
|---|---|---|---|
| Prototypovanie | 1-3 | 1-3 | Podľa plánu |
| Webové rozhranie | 4-5 | 4-5 | Podľa plánu |
| Testovanie | 6-7 | 6-7 | Podľa plánu |
| Real-world test | 8 | 8 | Podľa plánu |
| Celkom | 8 týždňov | 8 týždňov | 0% odchýlka |
Rozpočet
| Položka | Plán (€) | Skutočnosť (€) | Odchýlka |
|---|---|---|---|
| M5StickC Plus 2 | 30 | 30 | 0€ |
| Elastická čelenka | 3 | 3 | 0€ |
| Celkom | ~33€ | ~35€ | +1€ (+3%) |
Kľúčové úspechy
- 100% dodanie MVP - Všetky plánované funkcie implementované a otestované
- Dodržanie časového plánu - 8 týždňov bez odchýlky
- Real-world validácia - Testovanie v skutočnom vozidle úspešné
- Nižšia cena - Pod plánovanou hranicou 35€
- Kvalitná dokumentácia - Kompletná SDLC + KNIFE článok
- Open-source - Pripravené na zverejnenie na GitHub
Neočakávané výzvy a riešenia
| Výzva | Riešenie |
|---|---|
| Šum z vibrácií vozidla | Implementovaný Exponential Moving Average (EMA) filter |
| Falošné pozitívy pri nerovnej ceste | Optimalizované prahy na základe reálnych testov |
| Kalibrácia príliš zložitá | Zjednodušené na 3 sekundy s vizuálnou spätnou väzbou |
| Pohodlie čelenky | Testované rôzne typy, vybraná najpohodlnejšia športová čelenka |
| Web Serial API len Chromium | Dokumentované ako obmedzenie, Firefox/Safari nepodporované |
Lessons Learned
Čo fungovalo dobre:
- Výber M5StickC Plus 2 - ideálna platforma s integrovanými komponentmi
- Viaceré detekčné algoritmy - redundancia zachytila rôzne vzory spánku
- Testovanie v reálnom vozidle skoro - včasná validácia predišla veľkým zmenám
- Web Serial API - výkonná komunikácia bez inštalácie softvéru
Čo by som robil inak:
- Zaobstarať čelenku skôr (čakanie +1 týždeň)
- Viac času stráviť na optimalizácii výdrže batérie
- Navrhnúť vlastný 3D tlačený kryt od začiatku
